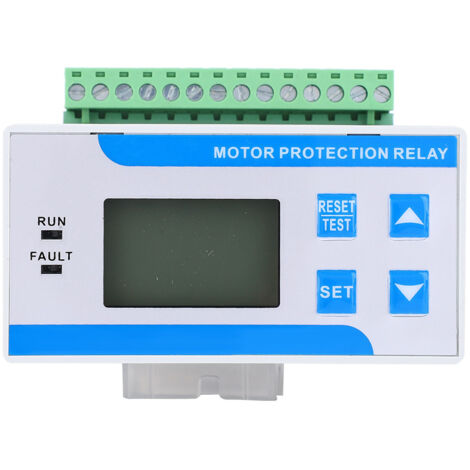

Integrierter Motorschutzschalter – 3 Phasen, 220 V Wechselstrom, 3–160 A, digital, Überlastschutz, Phasenausfallschutz

Willkommen in unserem Shop!

Dieser intelligente digitale Motorschutzschalter wurde für höchste Anlagensicherheit entwickelt. Er verfügt über ein übersichtliches Digitaldisplay zur komfortablen Echtzeitüberwachung des Motorstatus. Dank der einfachen Montage mit Standard-Schienenbefestigung bietet er verschiedene Reset-Optionen für unterschiedliche Betriebsanforderungen.

Er bietet umfassenden Schutz durch mehrere präzise einstellbare Funktionen: *

**Überlastschutz (Einstellzeit):** Aktiviert sich, wenn der Betriebsstrom den eingestellten Wert überschreitet. Einstellbereich: 0,3–16 A, 3–160 A, 10–999 A. Auslösezeit: 0,5–60 s. *

**Überlastschutz (Rücklaufzeit):** Aktiviert sich, wenn der Betriebsstrom den eingestellten Wert überschreitet. Einstellbereich: 0,3–16 A, 3–160 A, 10–999 A. Die Auslösezeit folgt einer 1–5-Auslösekurve (inverse Zeitbegrenzung). *

**Unterlastschutz:** Aktiviert sich, wenn der Betriebsstrom unter den eingestellten Wert fällt (muss unterhalb des Überlastwerts liegen). Aktiviert sich nach dem Anlauf. Einstellbereich: 0,3–16 A, 3–160 A, 10–999 A. Reaktionszeit: 0,5–60 s. *

**Phasenausfallschutz:** Aktiviert sich, wenn die Stromunsymmetrie 50 % überschreitet. Reaktionszeit: 2 s. *

**Stromunsymmetrieschutz:** Aktiviert sich, wenn die Stromunsymmetrie den eingestellten Wert überschreitet. Einstellbereich: 10–50 %. Reaktionszeit: 5 s. **Anlaufverzögerung:** Schützt den Motor beim Anlauf vor Überlast, Unterlast, Blockieren des Rotors und Unwucht (Verzögerung einstellbar von 0 bis 200 Sekunden). Während des Anlaufs wird ein Countdown-Timer angezeigt. **Blockierschutz:** Aktiviert sich, wenn der Betriebsstrom nach der Anlaufphase den definierten Überlastfaktor (1,5- bis 8-facher Überlaststrom) überschreitet. Reaktionszeit: 3 Sekunden. **Kurzschlussschutz:** Aktiviert sich sofort, wenn der Betriebsstrom das 10-fache des definierten Überlastfaktors überschreitet. Reaktionszeit: ≤ 50 ms. **Fehlerstromschutz:** Aktiviert sich, wenn der Nullstrom den definierten Wert (30 mA – 2,5 A) überschreitet. Reaktionszeit: 1 Sekunde. *Erfordert den Anschluss eines 5-A/10-mA-Nullstromwandlers.* **Überspannungsschutz:** Aktiviert sich, wenn die Betriebsspannung den eingestellten Wert (65–690 V) mit einer Differenz von 5 % überschreitet. Reaktionszeit: 5 Sekunden. **Unterspannungsschutz:** Aktiviert sich, wenn die Betriebsspannung unter den eingestellten Wert (65–600 V) mit einer Differenz von 5 % fällt. Reaktionszeit: 5 Sekunden.

**Lieferumfang:** *

1 x Motorschutz *

1 x Bedienungsanleitung
