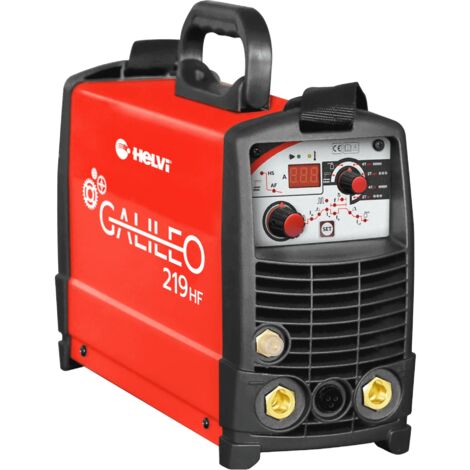

Inverter-Schweißgerät Helvi Galileo Tig 219 HF

2.422,00€

UVP

Unverbindliche Preisempfehlung des Herstellers, die vom Verkäufer des Produkts angegeben wird.

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln
Ähnliches Produkt geliefert von
11,79 €
49
Verkauft von Emmeti Store DE

Das könnte Sie auch interessieren

Feueranzünder mit 5 Feuersteinen GUILBERT - 5460GUILBERT EXPRESS
3 Modelle

Feueranzünder mit 5 Feuersteinen GUILBERT - 5460

49
15,54€

Inkl. MwSt., zzgl. Versand

GYS Inverter-Elektrodenschweißgerät - GYSMI 160P - Geliefert in Koffer mit Massekabel und Elektrodenhalter - 030077GYS
Black Friday

GYS Inverter-Elektrodenschweißgerät - GYSMI 160P - Geliefert in Koffer mit Massekabel und Elektrodenhalter - 030077

117
-3%
224,98€Niedr. Preis 30T

Inkl. MwSt., zzgl. Versand

Kostenloser Versand
Komplettes Eisen-Entdeckerausrüstung im Beutel: 367-8 + 963-5 + 682GUILBERT EXPRESS
3 Modelle

Komplettes Eisen-Entdeckerausrüstung im Beutel: 367-8 + 963-5 + 682

49
323,07€

Inkl. MwSt., zzgl. Versand

FERM Elektro-Schweißgerät 40-100AFERM
Black Friday

FERM Elektro-Schweißgerät 40-100A

17
-7%
79,19€Niedr. Preis 30T

Inkl. MwSt., zzgl. Versand

Kostenloser Versand
Schweißgerät Progys 180A - GYS - mit Transportkoffer - 031425GYS
Black Friday

Schweißgerät Progys 180A - GYS - mit Transportkoffer - 031425

78
-13%
329,43€Niedr. Preis 30T

Inkl. MwSt., zzgl. Versand

Kostenloser Versand
GYS 160P Schweißinverter 10 - 160 A inkl. ZubehörGYS

GYS 160P Schweißinverter 10 - 160 A inkl. Zubehör

236
214,99€

Inkl. MwSt., zzgl. Versand

Oxyacetylen-Schweißanlage Koro GUILBERT EXPRESS mit 1-m³-Flaschen - 2907GUILBERT EXPRESS
2 Modelle

Oxyacetylen-Schweißanlage Koro GUILBERT EXPRESS mit 1-m³-Flaschen - 2907

1.381,13€

Inkl. MwSt., zzgl. Versand

Kostenloser Versand
Schweißgerät Progys 200A PFC - im Koffer mit Elektrodenhalter und Masseklemme - 031432GYS
Black Friday

Schweißgerät Progys 200A PFC - im Koffer mit Elektrodenhalter und Masseklemme - 031432

28
-12%
506,67€Niedr. Preis 30T

Inkl. MwSt., zzgl. Versand

Kostenloser Versand
Varan Motors - var-ct520-3 Schneidbrennerstation 3 in 1 WIG, MMA, Plasma  Inverter + ZubehörVARAN MOTORS

Varan Motors - var-ct520-3 Schneidbrennerstation 3 in 1 WIG, MMA, Plasma Inverter + Zubehör

56
594,16€

Inkl. MwSt., zzgl. Versand

Kostenloser Versand
Lötlampe + 4 Kartuschen - KemperKEMPER

Lötlampe + 4 Kartuschen - Kemper

44
47,98€

Inkl. MwSt., zzgl. Versand

Super Decap Express GUILBERT - 845GUILBERT EXPRESS
3 Modelle
Schnäppchen

Super Decap Express GUILBERT - 845

49
13,71€

Inkl. MwSt., zzgl. Versand

Paket Dachdeckerhaken - GUILBERT - 66278GUILBERT EXPRESS

Paket Dachdeckerhaken - GUILBERT - 66278

190
306,84€

Inkl. MwSt., zzgl. Versand

Coffret de poste à souder GYS 013360GYSGYS

Coffret de poste à souder GYS 013360GYS

79

Inkl. MwSt., zzgl. Versand

Schweißausrüstung Flammengerät, Druckminderer O und Brenner

Schweißausrüstung Flammengerät, Druckminderer O und Brenner

36
306,85€

Inkl. MwSt., zzgl. Versand

Mit ähnlichen Produkten vergleichen

Produktinformationen

Beschreibung

Der Schweißer Helvi Galileo TIG 219 HF es ist ein professionelles Inverterschweißgerät konzipiert für die WIG- und MMA-Schweißen, mit Hochfrequenz-Trigger (HF) für eine berührungslose Lichtbogenzündung.

Inverter-Schweißgerät Helvi Galileo TIG 219 HF: Präzision und Vielseitigkeit für hochwertige Schweißarbeiten

Dank der fortschrittliche Technologie und digitale Steuerung, Garantien Bogenstabilität, Präzision und Vielseitigkeitund ist somit ideal für Wartung, leichte Tischlerarbeiten und industrielle Anwendungen.

Vorteile des Schweißgeräts Helvi Galileo TIG 219 HF

• Doppelfunktion: Unterstützt sowohl MMA- als auch WIG-Schweißen und bietet Flexibilität bei verschiedenen Anwendungen.

• HF-Trigger: Die Hochfrequenzzündung ermöglicht eine berührungslose Lichtbogenzündung, reduziert den Elektrodenverschleiß und verbessert die Schweißqualität.

• Anpassbare Parameter: Ermöglicht die Voreinstellung aller typischen Parameter eines WIG-Schweißzyklus wie 2T/4T-Modus, Vorgas, Upslope, Pulsfrequenz, Basisstrom, Downslope, Kraterfüllstrom und Nachgas.

• Erweiterte Funktionen für MMA: Enthält Funktionen wie Hot Start und Arc Force, die die Effizienz und Qualität des Elektrodenschweißens verbessern.

• Digitalanzeige: Ausgestattet mit einem digitalen Amperemeter zur Anzeige des Schweißstroms und Voreinstellung der Parameter.

• Portabilität: Dank seiner kompakten Bauweise und des geringen Gewichts lässt es sich problemlos zum Arbeitsplatz transportieren.

Technische Spezifikationen

• Versorgungsspannung: 230 V - 50/60 Hz

• Leistung bei 60 %:

• WIG: 4,2 kW

• MMA: 5,3 kW

• Leerlaufspannung: 64 V

• Stromregelbereich:

• WIG: 5 ÷ 200 A

• MMA: 5 ÷ 160 A

• Einschaltdauer bei 40 °C:

• WIG: 200 A bei 20 %, 115 A bei 60 %, 90 A bei 100 %

• MMA: 160 A bei 20 %, 95 A bei 60 %, 75 A bei 100 %

• Unterstützter Elektrodendurchmesser: 1,6 ÷ 4 mm

• Kompatible Elektrodentypen: 6013, 7018

• Isolationsklasse: H

• Schutzart: IP23S

• Abmessungen (L x B x H): 140 x 400 x 245 mm

• Nettogewicht: 8,2 kg

Mitgeliefertes Zubehör Version mit Tasche

Das Schweißgerät wird mit einem Hartschalenkoffer geliefert Helvi für den Transport und folgendes Zubehör:

• WIG-Brenner SR26: Länge 4 Meter mit Knopf.

• Erdungskabel mit Klemme: Länge 2 Meter, Querschnitt 25 mm², mit 50 mm² Stecker.

• Gasleitungssatz: Zum Anschluss an die Gasquelle.

• WIG-Handschuhe Helvi: Größe 10, für ausreichenden Schutz beim Schweißen.

• Schultertragegurt: Um die Mobilität des Bedieners zu erleichtern.

Warum den Schweißer kaufen? Helvi Galileo TIG 219 HF?

Dort Helvi Galileo TIG 219 HF Es ist ideal für Profis und Handwerker, die ein vielseitiges, zuverlässiges Schweißgerät mit erweiterten Funktionen benötigen. Durch die Möglichkeit, die Schweißparameter anzupassen, und die Funktionen für WIG und MMA ist es für eine breite Palette von Anwendungen geeignet und garantiert stets qualitativ hochwertige Ergebnisse.

Wo kann man es kaufen?

Sie können kaufen die Inverter-Schweißgerät Helvi Galileo TIG 219 HF in den Geschäften EmmetiStore oder direkt online auf der offiziellen Website EmmetiStore, wodurch Sie ein Qualitätsprodukt mit engagiertem Kundenservice erhalten.

Eigenschaften

  • Marke
    HELVI
  • Höhe
    24.5 cm
  • Schutzklasse
    IP23
  • Material
    Metall
  • Gewicht
    10 kg
  • Schweißverfahren
    TIG
  • Leistungseinstellung
    Elektronisch
  • Schweißgerät-Technologie
    Inverter
  • Elektrische Spannung
    230 V
  • ManoMano Art.-Nr
    ME25272986
  • MMID
    270274838380
  • Herstellerreferenz
    99806007
  • EAN
    8056326741457
