ISO-TOP Winframer Typ 3 8x8x120cm Montage außerhalb der Wand

ISO-TOP winframer "TYP 3"

Innen-Außen-Wärmedämmungs-Montagesystem für große Fenster

Innen-Außen-Wärmedämmungs-Montagesystem

ISO-TOP

winframer "TYP 3"

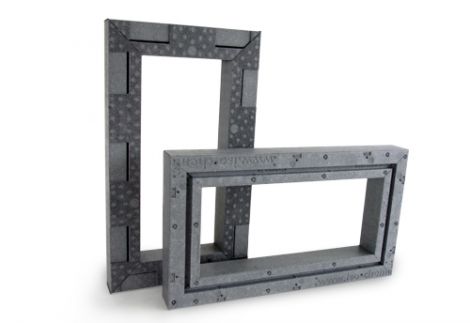

Besteht aus Tragende, wärmedämmende Systemprofile aus hochdichtem Thermapor. Die sehr gute Wärmeleitfähigkeit der Profile gewährleistet eine perfekte Integration in das WDVS-System und optimale Ψ-Werte (Psi). Dadurch werden Wärmebrücken optimiert und eine hohe Dämmwirkung im Bereich des Fensterflügels erzielt. Dies beugt Schimmelbildung im Anschlussbereich um die Fensteröffnung vor.

"TYP 3" bietet sowohl hohe Tragfähigkeit als auch Lastübertragung. Die hohe Materialdichte von 150 kg/m³ gewährleistet nicht nur eine sehr gute Tragfähigkeit für das Fenstergewicht, sondern ist auch stabil genug, um alle anderen Lasten auf die Wand abzuleiten. Systemprofile können zusätzlich mit Aluminium-Winkelprofilen verstärkt werden. Dies ermöglicht die Übertragung erhöhter Lastanforderungen und die Einhaltung der Richtlinien trav / DIN 18008-4 und ETB.

Produktvorteile

• Einbau von Fenstern in die Wärmedämmschicht
• Umfangreiche Einzelprüfungen durch Forschungsinstitute**
• Optimale Integration in WDV-Systeme
• Optimierung des Ψ-Werts
• Einfache Montage dank praktischer Schnappverbindung
• Ideale Basis für 3-stufige Abdichtung mit multifunktionalen Dichtungsbändern
• Ideal für die thermische Sanierung von Gebäuden
• Erfüllt die Anforderungen des Energieausweisgesetzes (GEG) und der RAL-Einbaurichtlinien

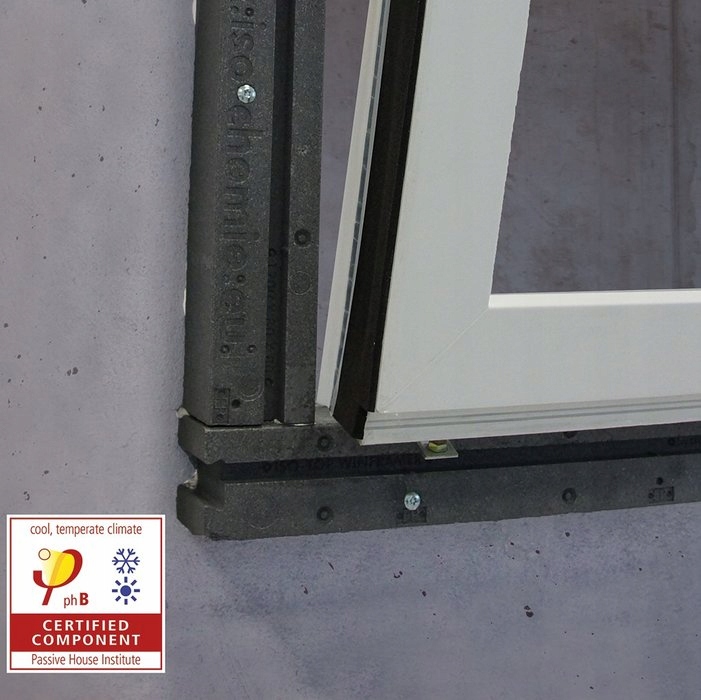

• Zertifiziertes Bauteil für Passivhäuser
• Gemäß epbd
• 10 Jahre Gewährleistung bei Gebrauch

Anwendungsbereich

Tragfähigkeit und Lastübertragung

Montagesystem: In der äußeren Wärmedämmschicht bietet ISO-TOP winframer "TYP 3" sowohl eine hohe Tragfähigkeit als auch eine optimale Lastübertragung. Die hohe Materialdichte von 150 kg/m³ gewährleistet nicht nur eine sehr gute Tragfähigkeit für das Gewicht des Fensters, sondern ist auch stabil genug, um alle anderen Lasten auf die Wand abzuleiten. ISO-TOP winframer Systemprofile können zusätzlich mit Aluminium-Winkelprofilen verstärkt werden. Hierfür sind passgenaue Konsolenaufnahmen in die Systemprofile integriert. Dies ermöglicht die Übertragung erhöhter Lastanforderungen und die Einhaltung der trav-Vorgaben und ETB-Richtlinien.

Einfache Montage

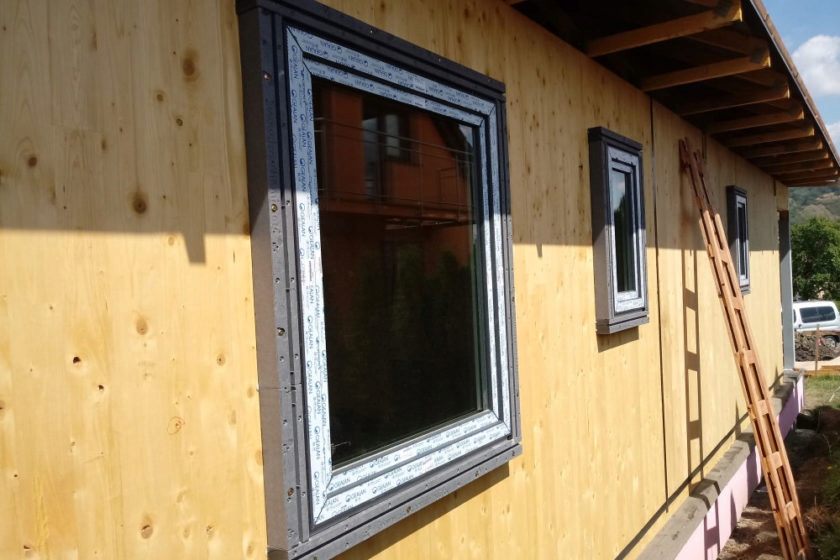

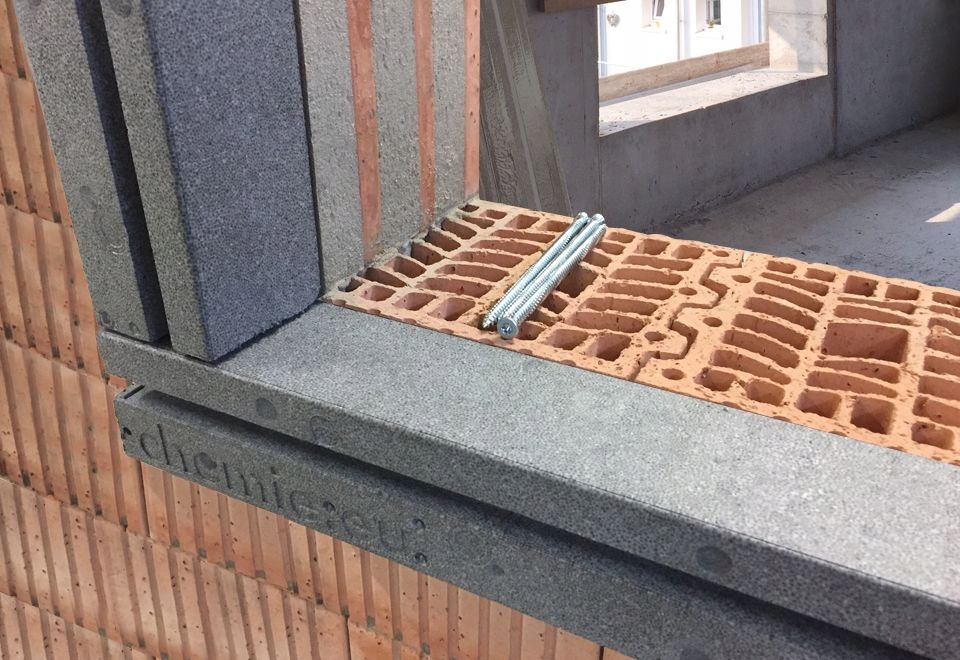

In der äußeren Wärmedämmschicht kann ISO-TOP winframer "TYP 3" umlaufend um die Fensteröffnung herum verwendet werden, um Fenster in der Dämmebene zu montieren. Windlasten, Sogkräfte, Eigenlasten und Flügellasten werden direkt von den Profilen des ISO-TOP winframer-Systems aufgenommen und auf den tragenden Teil der Wandkonstruktion übertragen. Die Profile werden mit dem hybriden, polymerbasierten Systemklebstoff ISO-TOP flex WF direkt auf den Wanduntergrund geklebt und zusätzlich verschraubt. Die mechanische Befestigung der Fensterelemente erfolgt mit handelsüblichen Fensterschrauben. Für die Abdichtung der Fenster eignen sich multifunktionale Fugendichtungsbänder oder Fensterdichtungsfolien aus unserem iso³-Fensterdichtungssystem.

Optimale Längenanpassung

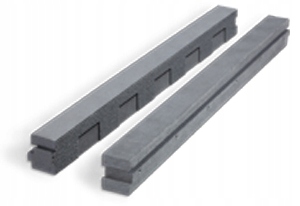

Für eine einfache und schnelle Montage sind die Systemprofile kopfseitig mit einer Schnappverbindung ausgestattet. Dadurch lassen sie sich einfach und praktisch verbinden. Die Fugen werden vor der Montage der Systemprofile an der Wand mit ISO-TOP flex WF abgedichtet. Hierfür sind die Fugen mit speziellen Nuten versehen. Die passenden Längen können im Vorfeld in der Werkstatt vorbereitet werden.

Zur individuellen Anpassung an das integrierte Wärmedämmsystem ISO-TOP winframer sind die Systemprofile an der Vorderseite mit einer Nut über die gesamte Länge versehen. Optionale Dämmprofile und Fensterbankbeschläge können entlang der gesamten Nutlänge montiert werden.
