IsolBau Chemischer Dübel M16 + Gewindestange M16 x 190mm A4 50 Stück.

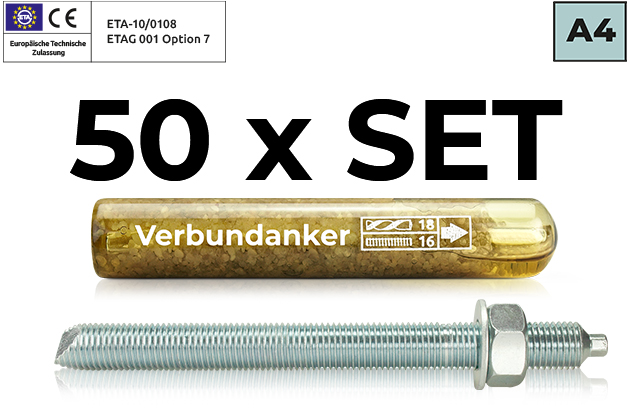

50 x SET Verbundankerpatrone V16
+ A4-Ankerstange M16x190

Hochleistungs-Injektionsmörtel auf Basis von styrolfreiem Vinylesterharz
zur Befestigung in Beton. Die Verbundankerpatrone besteht aus einem Glasrohr, das mit einer Harzmischung, grobem Quarzsand und einem mit Härterpulver gefüllten Innenrohr konfektioniert ist. Die Ankerstange wird mittels eines Bohrgerätes in das Bohrloch geschlagen, gedreht eingeführt. Bei diesem Vorgang werden die Glasrohre zerstört. Der Quarzsand zermahlt die Glassplitter und vermischt das Harz mit dem Härter homogen. Das Gemisch füllt den Raum zwischen dem Befestigungselement und der Bohrlochwand aus. Nach Aushärten des Gemisches kann die Ankerstange mit der angegebenen Last beansprucht werden.

Ankerstangen Edelstahl der Klasse A4 mit Mutter, Unterlegscheibe und Spitze. Ankerstangen kommen in Verbindung mit dem Verbundmörtel zum Einsatz. A4 mit U-Scheibe und Mutter

Eigenschaften:

• Die Gewindestange ist Bestandteil des Befestigungssystems für hohe Lasten zur Verwendung mit der Verbundankerpatrone, mit dem Verbundmörtel in der Kartusche oder dem CFS+ System
• Edelstahl der Klasse A4ermöglicht die Verwendung im Außenbereich und in witterungs- und korrosionsbeständigen Bedingungen
• Kann in Dübelverbindungen oder Wand-Fundament-Verbindungen verwendet werden
• Sechskantiges Ende für die Schlüsselanwendung mit entsprechendem Dehmoment
• Garantierte Sicherheit durch die ETA-Zulassung

Anwendungen

• Satellitenschüsseln
• Balustraden und Handläufe, Geländer, Sicherheitsbarrieren
• Startbalken und Pfosten
• Tore, Pforten, Zäune
• Stadionsitze
• Installation von Elektrokästen, Sanitärprodukten, Kabelkanälen usw.
• Straßenschilder
• Die A4-Ankerstangen mit Verbundankern werden auch für den Einsatz in Bereichen mit dauerhaft hoher Luftfeuchtigkeit und feuchtem Beton empfohlen.

Merkmale und Vorteile

• Das Produkt wurde für die Verwendung mit Gewindestangen in ungerissenem Beton (etag 001 Option 7) zertifiziert

• Hohe Leistung für höchste Sicherheit – höchste Tragfähigkeit mit der Möglichkeit der Verankerung in engen Abständen und nahe am Rand des Bauteils

• Das System basiert auf dem Haftungsprinzip, die Spannungsverteilung entlang des Ankers ist relativ gleichmäßig, so dass dieser auch im Randbereich des about it Concrete eingesetzt werden kann

• Geruchlos, enthält kein schädliches Styrol

technische Daten Verbundankerpatrone
GRÖßE	zulassung	bohrer	bohrlochtiefe
V08	Option 7	Ø10	80 mm
V10	Option 7	Ø12	90 mm
V12	Option 7	Ø14	110 mm
V16	Option 7	Ø18	125 mm
V20	Option 7	Ø24	170 mm
technische Daten Ankerstange
GRÖßE	Zulassung	Bohrlochtiefe	Nutzlänge
M8x110	Option 1	80 mm	40 mm
M10x130	Option 1	90 mm	48 mm
M12x160	Option 1	110 mm	65 mm
M16x190	Option 1	125 mm	71 mm
M20x260	Option 1	170 mm	117 mm

Montageanleitung:

1. Bohrung mit entsprechendem Durchmesser und Tiefe ausführen.
2. Bohrklein mit Handpumpe und Abzieher viermal aus der Bohrung entfernen. Dieser Vorgang ist für den Einbau erforderlich.
3. Ampulle in die Bohrung einlegen.
4. Gewindestab mit der Kapsel in Kontakt bringen, dann den Gewindestab mit Elektrowerkzeugen in die Kapsel einschrauben
5. Den Stab in der Bohrung belassen, bis die Abbindezeit abgelaufen ist.
6. Den Aufsatz befestigen und die Mutter mit dem erforderlichen Anzugsmoment anziehen.

Gefahrhinweise (H-Sätze):

H319Verursacht schwere Augenreizung. H242Erwärmung kann Brand verursachen.
H411Geschenk für Wasserorganismen, mit langfristiger Wirkung. H317 Kann allergische Hautreaktionen verursachen.

Sicherheitshinweise (P-Sätze):

P210 Von Hitze, heißen Oberflächen, Funken, offenen Flammen sowie anderen Zündquellenarten fernhalten. Nicht rauchen. P280 Schutzhandschuhe/Schutzkleidung/Augenschutz/Gesichtsschutz tragen. P264 Nach Handhabung Hände gründlich waschen. P273Freisetzung in der Umwelt vermeiden. P302+P352BEI berührung MIT DER haut: Mit viel Wasser/… waschen. P305+P351+338 BEI contact MIT DEN augen: Einige Minuten lang behutsam mit Wasser spülen. Eventuell sind Kontaktlinsen nach Möglichkeit zu entfernen. Weiter spülenP391Verschüttete Mengen aufnehmen. P403+P235Kühl an einem gut belüfteten Ort aufbewahren.
