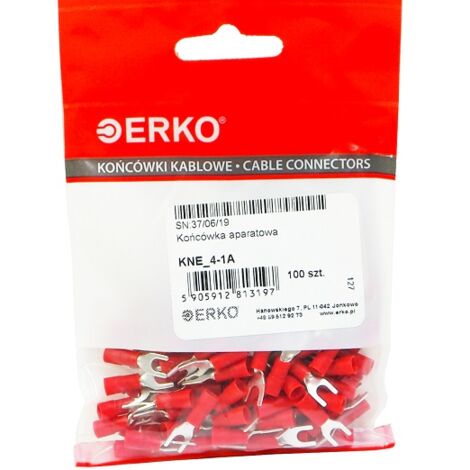

Isolierte Gabelspitze KNE 1mm M4 100 Stück erko

Isolierte Gabelklemme KNE 1-4 100 Stück. erko

Technische Daten

• Hersteller: erko
• Produktserie: KNE
• Herstellerindex: KNE_4-1
• EAN 5905912813197
• Spitzenform Gabel- und Nadelklemmen
• Nennquerschnitt von/bis [mm²] bis 1
• Nennquerschnitt von/bis [mm²] ab 0,5
• Metrisches Anschlussgewinde 4
• Mit Isolierung JA
• DIN-konform JA
• Mit Polyamidisolierung JA
• Wärmebeständigkeit: -40 °C bis +125 °C
• Material: galvanisch verzinntes Kupfer
• Hülsenkonstruktion gemäß DIN 46234

Eine weitere Art von Kabelschuh ist der KNE. Er besteht aus galvanisch verzinntem Kupfer und verfügt über eine Polyamidisolierung, die seine Wärmebeständigkeit erhöht. Der Wärmewiderstand dieses Kabelschuhs liegt im Temperaturbereich von -40 °C bis +125 °C. Der KNE-Kabelschuh wird gemäß den Anforderungen der Norm DIN 46234 gefertigt. KNE ist in drei Hülsenfarben erhältlich: Gelb, Rot und Blau.

Größen des KNE-Kabelschuhs

KNE-Kabelschuhe sind in vielen Größen erhältlich. Die wichtigsten Kriterien für die Auswahl der richtigen Größe sind der Leiterquerschnitt und die Schraubengröße. KNE-Spitzen sind für Querschnitte von 0,5 bis 10 mm² in folgenden Bereichen erhältlich: 0,5–1 mm², 1,5–2,5 mm², 4–6 mm² und 10 mm². Jeder Bereich umfasst Spitzen für verschiedene Schraubengrößen. Beispielsweise sind für einen Querschnitt von 0,5–1 mm² die Schraubengrößen 3, 4, 5 und 6 geeignet, während für einen Querschnitt von 1,5–2,5 mm² die Größen 3, 3,5, 4, 6 und 8 verfügbar sind. Weitere Spitzenparameter sind ebenfalls zu beachten. Eine technische Zeichnung finden Sie unten.
