Isolierter Frequenz-Spannungs-Wandler 0-10 kHz auf 0-10 V

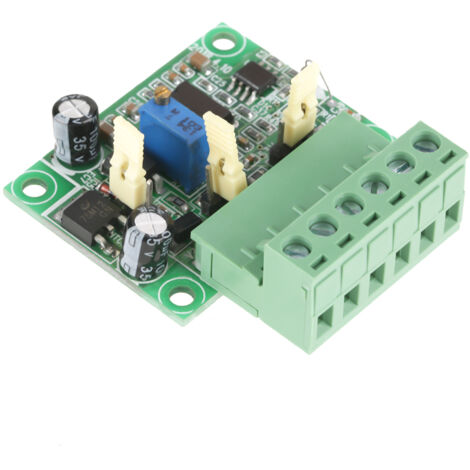

Willkommen in unserem Shop! Dieses Frequenz-/Spannungswandlermodul (F/V-Wandler) wandelt Frequenzimpulse (0–10 kHz) in präzise analoge Ausgangsspannungen (0–10 V) um. Es eignet sich ideal für die Schnittstellenkonvertierung zwischen speicherprogrammierbaren Steuerungen (SPS) und frequenzgesteuerten Geräten oder zur Anbindung von Bewegungssteuerungsplatinen an Wandler in verschiedenen Steuerungsanwendungen. Das Modul akzeptiert Eingangsimpulspegel von 3,3 V, 5 V oder 24 V, die bequem per Jumper auf der Platine ausgewählt werden können – externe Widerstände sind nicht erforderlich. Für zusätzliche Sicherheit ist das Netzteil mit einem Verpolungsschutz ausgestattet. Die Ausgangsspannung lässt sich über das integrierte Potentiometer feinjustieren und ermöglicht so eine präzise Kalibrierung des linearen Zusammenhangs zwischen Frequenz und Spannung. Bei Verwendung mit einem Encoder ist darauf zu achten, dass dessen Drehung mindestens 0,5 Sekunden lang konstant bleibt. Für optimale SPS-Kompatibilität unterstützt das Modul NPN-Transistoren und muss ordnungsgemäß geerdet sein. Der Signaleingang ist optoisoliert und bietet somit eine hervorragende Rauschunterdrückung. Die Ansprechzeit der Frequenz-Spannungs-Wandlung beträgt ca. 0,3 bis 0,5 Sekunden. Technische Daten: Stromversorgung: 12–30 V DC. Eingangsfrequenzbereich: 0–10 kHz. Ausgangsspannung: 0–10 V oder 0–5 V DC. Ansprechzeit: 0,3–0,5 Sekunden. Ausgangsstrom: 5 mA. Leichtgewicht: nur 18 g. Hinweise zur Verdrahtung finden Sie in der Abbildung in der Produktbeschreibung. Ihre Bestellung enthält **1 Frequenz-/Spannungswandlermodul**.
