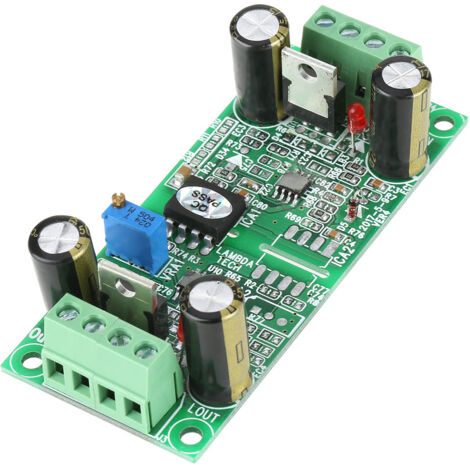

Isoliertes 0-10V Analogsignalmodul für SPS/Arduino

Willkommen in unserem Shop! Dieses Isolationsmodul wurde für die zuverlässige Signalverarbeitung in anspruchsvollen Umgebungen entwickelt. Es benötigt zwei separate und unabhängige Gleichstromversorgungen im Bereich von 12–32 V. Seine Hauptfunktion besteht darin, eine analoge Eingangsspannung von 0–10 V zu akzeptieren, eine elektrische Trennung zu gewährleisten und ein sauberes, angepasstes analoges Ausgangssignal von 0–10 V auszugeben. Es eignet sich ideal zur Trennung von Hochspannungs- oder stark verrauschten Spannungs-/Stromsignalen, bevor diese an empfindliche Geräte wie SPSen oder Mikrocontroller übertragen werden. Dadurch werden die Systemstabilität und die Störfestigkeit deutlich verbessert. Für optimale Leistung empfehlen wir die Installation dieses Moduls und Ihres Controllers in einem geerdeten Metallgehäuse. Ein integriertes Potentiometer ermöglicht die Feinabstimmung und Kalibrierung des Ausgangsspannungsverhältnisses und gewährleistet so eine präzise Signalanpassung. Das Modul ist standardmäßig vorkalibriert. **Hauptmerkmale:** * Benötigt zwei unabhängige 12–32-V-Gleichstromeingänge. * Trennt und wandelt einen analogen Eingang von 0–10 V in einen analogen Ausgang von 0–10 V um. *
Schützt Steuerungssysteme vor Hochspannung und elektromagnetischen Störungen. *
Für optimale Leistung wird die Installation in einem geerdeten Metallgehäuse empfohlen. *
Einstellbarer Ausgang über Potentiometer zur Kalibrierung.
**Detaillierte Spezifikationen:** *
**Modell:** S-10V10V (Einkanal-Eingang) *
**Stromversorgung:** 12–32 V DC (zwei Netzteile erforderlich) *
**Eingangssignal:** 0–10 V analoge Spannung *
**Ausgangssignal:** 0–10 V analoge Spannung *
**Umwandlungsgenauigkeit:** ±3 % *
**Umwandlungsgeschwindigkeit:** ≥ 200 ms *
**Modulabmessungen:** 8,5 cm (L) x 3,5 cm (B) x 2,8 cm (H) / 3,3" x 1,4" x 1,1" *
**Modulgewicht:** Ca. 39 g *
**Verdrahtungshinweise:**
**Eingänge an den seitlichen Anschlüssen:** *
**HVIN:** An den Pluspol anschließen (+) Anschluss des ersten 12-32V-Netzteils. *
**HGND:** An den Minuspol (-) des ersten Netzteils anschließen. *
**AI1:** An das 0-10V-Analogeingangssignal für Kanal 1 anschließen.
**Ausgangsanschlüsse:** *
**VIN:** An den Pluspol (+) des zweiten unabhängigen 12-32V-Netzteils anschließen. *
**GND:** An den Minuspol (-) des zweiten Netzteils anschließen. *
**A1O:** Liefert das isolierte 0-10V-Analogausgangssignal für Kanal 1.
**Lieferumfang:** *
1 x Isolationsmodul
