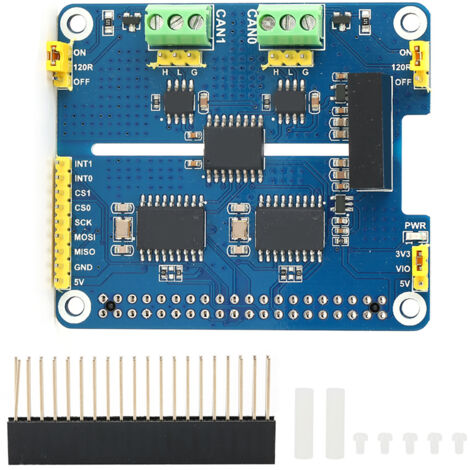

Isoliertes Zweikanal-CAN-Bus-Modul mit Schaltungsschutz für Raspberry Pi

Willkommen in unserem Shop! Entdecken Sie unsere Dual-Channel-CAN-Erweiterungsplatine für Raspberry Pi. Diese Platine fungiert als bidirektional isoliertes CAN-Modul und verfügt über mehrere Schutzschaltungen für optimale Zuverlässigkeit. Sie ist für den Anschluss an Motherboards der Raspberry Pi-Serie konzipiert und lässt sich nahtlos über den standardmäßigen 40-Pin-GPIO-Anschluss integrieren, wodurch volle Kompatibilität mit Ihrem Raspberry Pi gewährleistet ist. Kernstück der Platine ist die Kombination aus den Chips MCP2515 und SN65HVD230, die bidirektionale CAN-Kommunikation unterstützt. Die integrierte Stromversorgungsisolation sorgt für eine stabile, isolierte Spannung ohne zusätzliche externe Stromversorgung. Eine digitale Isolationsschaltung gewährleistet eine sicherere Signalübertragung, verbesserte Stabilität und erhöhte Störfestigkeit. Zusätzlich schützt eine SM24CANB-Überspannungsschutzdiode vor elektrostatischer Entladung und kurzzeitigen Spannungsspitzen. Die Platine ist mit einer Pegelwandlerschaltung ausgestattet, die per Jumper das Umschalten zwischen einer Betriebsspannung von 3,3 V und 5 V ermöglicht. Ein 120-Ω-Abschlusswiderstand ist ebenfalls integriert und kann über einen Jumper aktiviert oder deaktiviert werden. Die SPI-Schnittstelle (Serial Peripheral Interface) ermöglicht den Anschluss an andere Hauptsteuerplatinen wie z. B. STM32-Boards.

**Technische Daten:**

Artikeltyp: CAN-Modul

CAN-Controller: MCP2515

Versorgungsspannung: 5 V

CAN-Transmitter: SN65HVD230

Logikspannung: 3,3 V / 5 V

Kommunikationsmethode: Serial Peripheral Interface (SPI)

**Lieferumfang:**

1 x CAN-Modul

1 x Satz RPi-Sockel (2 Stück)

1 x Lange zweireihige 2 x 20-polige Basis
