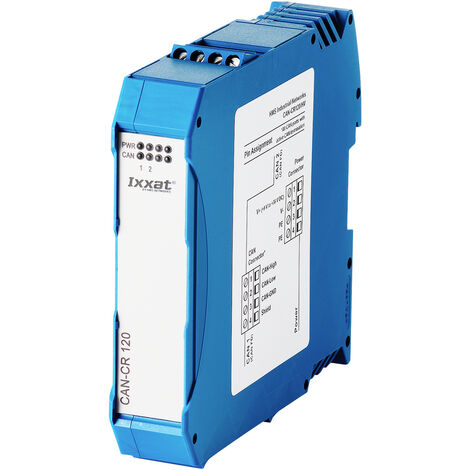

Ixxat 1.01.0210.20210 CAN-CR120/HV CAN/CAN-FD Repeater 24 V/DC 1 St.

Überblick

CAN und CAN FD Schnittstellen in einem Gerät
Schutz der Netzwerk-Segmente bis zu 3 kV
Kosteneinsparung durch einfache Verdrahtung
Nahezu kein Einfluss auf das Echtzeitverhalten
Größere Flexibilität bei der Gestaltung von CAN-Netzwerken und erhöhte Systemzuverlässigkeit

Beschreibung

Der CAN Repeater CAN-CR120/HV mit zwei CAN/CAN FD Schnittstellen kann zur Verbesserung der Belastbarkeit des CAN-Busses mit Knoten, zur physikalischen Kopplung von CAN/CAN FD Bussystemen oder zum Einfügen einer galvanischen Trennung bis zu 3 kV für einen höheren Schutz der CAN Segmente eingesetzt werden.

Der CAN FD Repeater schafft die notwendige Flexibilität, um die Struktur von CAN/CAN FD Netzwerken zu optimieren und CAN Netzwerke von der Beschränkung auf die Busstruktur zu befreien. Da kein Busabschlusswiderstand integriert ist, bietet er Flexibilität bei der Positionierung von Widerständen zur CAN-Terminierung.

Als vorteilhafte Eigenschaft trennt der CAN FD Repeater trennt ein defektes Segment vom Rest des Netzwerks ab, so dass das verbleibende Netzwerk weiter funktionieren kann. Nach Behebung der Störung wird das Segment automatisch wieder an das Netzwerk angeschaltet.

Die galvanische Trennung ist sowohl für die CAN/CAN FD Segmente als auch für die Versorgungsspannung ausgeführt und erhöht zuverlässig den Schutz des Gerätes vor Schäden an der Elektronik durch Spannungsspitzen.

Der CAN-CR120/HV ist als Variante mit und ohne integrierte Busabschlusswiderstände verfügbar

Lieferumfang

CAN-CR120/HV + Handbuch
