Allgemeine Beschreibung

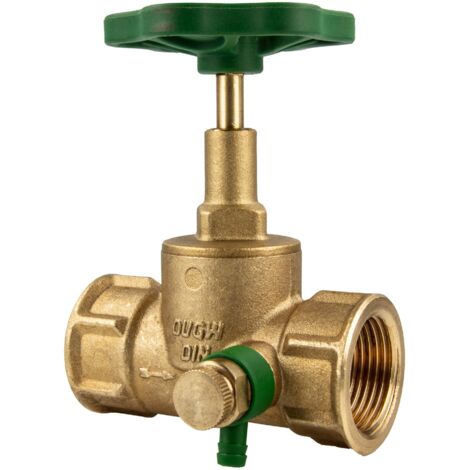

JS Durchgangsventil mit Muffenanschluss, mit Entleerung, steigender Spindel, DN15, Innengewinde 1/2. Dieses robuste Absperrventil bietet optimale Durchflusswerte für Trinkwasser- und Heizungsanlagen. Es handelt sich um ein Geradsitzventil mit steigender Spindel - Typ 1110, das als Qualitätsabsperrarmatur von Schlösser gilt. Alle Ventile werden fertig montiert und geprüft geliefert.Technische daten
- Max. Betriebstemperatur: +90 °C
- Max. Betriebsdruck: 10 bar (PN 10)
- Gehäusematerial: Messing (KTW-BWGL)
- O-Ringe und Dichtungen: EPDM mit KTW-Freigabe
- Anzahl der Positionen: 2
- Anzahl der Anschlüsse: 2
- Typ: Handbetätigtes Ventil
- Anschlusstyp: Gewinde
- Anschlussgewinde Durchmesser: 1/2 Inch
- Nenninnendurchmesser: 15 mm
- Gesamtlänge: 65 mm
- Info: kurze Schaftlänge
Kompatibilität und Zubehör
- Beidseitig Innengewinde Rp nach Norm ISO 7/1 DIN EN 10226-1 bzw. DIN ISO 228-1 (Muffenanschluss)
- Inklusive Entleerungsventil 1/4 Zoll mit Rändelmutter, kann beidseitig am Freistromventil montiert werden
Installation
Der Einbau ist sowohl horizontal als auch vertikal möglich, wobei die Fließrichtung beachtet werden muss. Alle Ventiloberteile sollten bei Bedarf mit einem Schlüssel nachgezogen werden. Der Einbau erfolgt immer mit dem Oberteil nach oben und in Flussrichtung.
Anwendung
Dieses Ventil eignet sich ideal für den Einsatz in Trinkwasser- und Heizungsanlagen, da es keinen Verschleiß und kein Verkalken aufweist. Alle beweglichen Teile sind in einer Fettkammer eingeschlossen, was die Langlebigkeit und Leichtgängigkeit des Ventils gewährleistet. Das Ventil ist totraumfrei, wodurch Ablagerungen wie Kalk verhindert werden.
