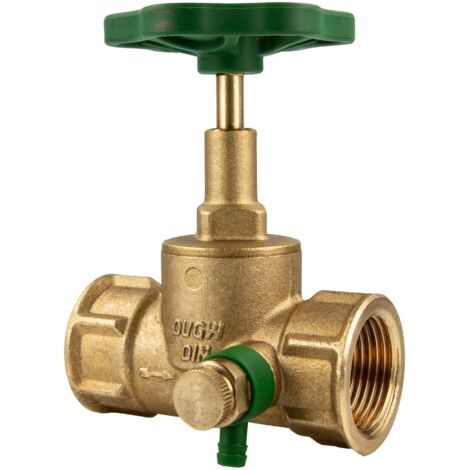

JS Durchgangsventil Rp 2 (DN 50) mit Entleerungsventil und steigender Spindel Typ 1110

Schlösser Durchgangsventil mit Muffenanschluss, Entleerung und steigender Spindel, DN 50, 2" IG

Die Anforderungen und technischen Spezifikationen an das Produkt sind der Norm DIN 1988 Technische Regeln für Trinkwasser - Installation zu entnehmen.

0011105000001 Schlösser Durchgangsventil Anschluss: IG, mit Entleerung steigende Spindel Werkstoff nach TrinkwV und UBA Gehäuse Messing Oberteil Messing Dichtungen EPDM Griffwerkstoff Polyamid DN 50 Anschlussart Innengewinde Anschluss Rp 2 Betriebsdruck max. 16 bar (PN 16) Betriebstemperatur max. 90 Grad G-Gewinde ISO 228 Teil 1 Trinkwasserverordnung DIN EN 1717 Ventil nach Absprache auch mit PTFE-Dichtung lieferbar, Endnummer -002 Techn.- u. Zertifikatsänd. vorbehalten Made in Germany Fabrikat Schlösser Marktmodell Ventil nach Absprache auch mit PTFE-Dichtung lieferbar, Endnummer -002 Techn.- u. Zertifikatsänd. vorbehalten

Produktspezifikation

• Hersteller-Warengruppe: Warengruppe 1
• Hersteller-Produktgruppe: Durchgangsventil
• Hersteller-Artikelnummer: 0011105000001
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Messing
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Spindel und/oder Handrad ansteigend: ja
• Mit Entleerungsventil: ja
• Länge Anschluss 1: 24
• Länge Anschluss 2: 24
• Arbeitslänge Anschluss 1: 20
• Arbeitslänge Anschluss 2: 20
• Höhe Handgriff/Handrad: 18
• Länge Handgriff/Durchmesser Handrad: 80
• Winkel der Spindel: 90
• Bedienung über Handrad: ja
• Rohraußendurchmesser Anschluss: 59,6
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: nein
• Mit Ablassmöglichkeit (Anschluss): ja
• Nenndurchmesser: 2 Zoll (50)
• Werkstoffgüte des Gehäuses: CuZn40Pb2 (CW617N)
• Typenzulassung nach BBR/EKS: nein
