Allgemeine Beschreibung

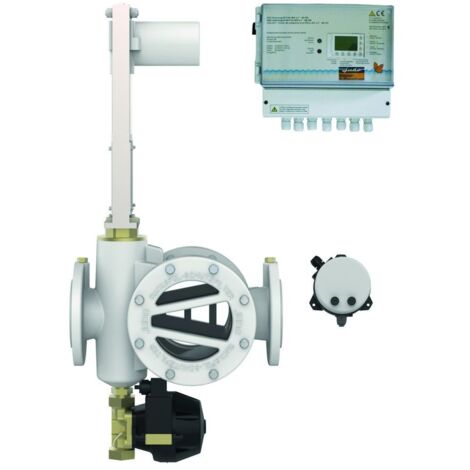

Der Judo JRSF Automatik-Rückspül-Schutzfilter JRSF-ATP DN 100 ist ein zuverlässiger Schutz gegen Schmutzeintrag in Wasser bis 30 °C. Er ermöglicht eine automatische, gründliche Rückspülung, die zeit- und differenzdruckgesteuert ist. Dies geschieht praktisch ohne Unterbrechung der Wasserversorgung, wodurch Ressourcen geschont und Kosten gespart werden. Der Filter ist robust und besteht aus hochwertigem Grauguss. Er ist in verschiedenen Maschenweiten erhältlich: 30 µm, 320 µm, 500 µm und 1000 µm. Eine silikonfreie Ausführung ist ebenfalls verfügbar.Technische daten
- Rohranschluss: 100 DN
- Nenndurchfluss bei Dp 0,2 (0,5) bar: 51 (72) m³/h
- Betriebsdruck max.: 10 bar
- Betriebstemperatur max.: 30 °C
- Spülventil: 1 1/4 Zoll
- Steuermedium: Druckluft
- Steuerdruck: 5,5 - 7 bar
- Spannungsversorgung: 230 V, 50 Hz
- Einbaulänge: 414 mm
- Maschenweite: 0,32 mm (auch mit 0,03/0,1/0,5/1,0 mm lieferbar)
Kompatibilität und Zubehör
- Flanschanschluss nach DIN EN 1092-1
- Zwei Anschlüsse 1/4'' IG für Differenzdruckmanometer
Installation
Der Filter wird mit einem Mehrwegeventil und einem Differenzdruckmanometer installiert, um die Betriebs- und Rückspülstellungen automatisch zu steuern.
Anwendung
Der Judo JRSF Automatik-Rückspül-Schutzfilter wird zur Filtration von feinkörnigen und festen Verunreinigungen im Wasser eingesetzt. Er schützt vor Korrosionen in wasserführenden Rohrleitungen und verhindert Funktionsstörungen an Kontroll- und Regelorganen.
Weitere Informationen
Steuerungsart: Automatische Differenzdruck gesteuerte Rückspülung mit einstellbarem Schaltkontakt des Differenzdruckmanometers, Zeitvorrangschaltung über Wochenschaltuhren oder Intervall sowie manuell auslösbare Rückspülung.
