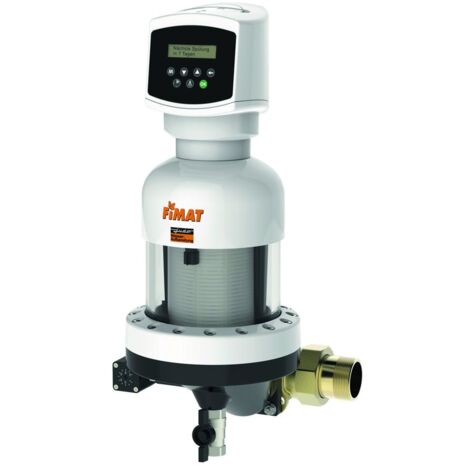

Judo Fiamat Automatik-Rückspül-Schutzfilter JFXL-ATP 1 1/2" 30µm potenzialfrei

Judo Fimat Automatik-Rückspül-Schutzfilter JFXL-ATP 1 1/2", 20m3/h, PN 10, potenzialfrei, 30um

Der JUDO FIMAT Automatik-Rückspül-Schutzfilter JFXL-ATP 1 1/2 Zoll ist eine effiziente Lösung für den Schutz von Trink- und Brauchwassersystemen vor Schmutzeintrag. Dieser Filter mit einer Druckstufe von PN 10 und einem Nenndurchfluss von 20 m³/h ist speziell für Anwendungen mit erhöhtem Feststoffanteil konzipiert. Die automatische, zeit- und differenzdruckgesteuerte Rückspülung sorgt für eine kontinuierliche Filtration ohne Unterbrechung der Wasserversorgung.

Wofür dient der Automatik-Rückspül-Schutzfilter JFXL-ATP?

Der JUDO Automatik-Rückspül-Schutzfilter ist zur Filtration von feinkörnigen und festen Verunreinigungen in Trink- und Brauchwassersystemen mit erhöhtem Feststoffanteil vorgesehen. Das Gehäuse besteht aus hochwertigem Grauguss PN 10, das innen und außen korrosionsbeständig mit Kunststoff beschichtet ist. Das Filtergewebe aus Edelstahl sorgt für eine effektive Abscheidung der Partikel.

Wie läuft die Rückspülung ab und wie wird sie gesteuert?

Die Rückspülung des Siebeinsatzes erfolgt nach dem Punkt-Rotations-System, wobei gleichzeitig das Schauglas gereinigt wird. Dies geschieht ohne Unterbrechung der Wasserversorgung. Die Auslösung der Rückspülung ist zeitgesteuert (einstellbar von 4 Stunden bis 50 Tage) und differenzdruckgesteuert (einstellbarer Differenzdruck bis 1 bar) über eine Tastatur und ein LCD-Display. Eine Handauslösung ist ebenfalls möglich.

Welche Sicherheitsfunktionen sind bei Stromausfall relevant?

Ein patentiertes Safety-Modul beendet den Rückspülvorgang und schließt das Spülventil bei Stromausfall, um die Betriebssicherheit sicherzustellen. Für die Integration in Anlagensteuerungen sind ein potenzialfreier Eingang zur Fernauslösung einer Rückspülung sowie potenzialfreie Ausgänge zur Übertragung von Meldungen vorhanden.

Wie ist der JFXL-ATP ausgeführt und eingebaut?

Der Filter verfügt über ein Gehäuse aus hochwertigem Grauguss PN 10, das innen und außen korrosionsbeständig mit Kunststoff beschichtet ist. Ein Einbau-Drehflansch mit Verschraubung ermöglicht eine flexible waagerechte oder senkrechte Montage. Das Filtergewebe besteht aus Edelstahl. Der Rohranschluss erfolgt über ein Außengewinde konisch (NPT).

Technische Daten

• Rohranschluss: 1 1/2 Zoll
• Nenndurchfluss: 20 m³/h
• Druckstufe: PN 10
• Sondermaschenweite: 0,03 mm
• Spannungsversorgung: 230 V, 50 Hz
• Einbaulänge: 252 mm
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Automatischer Schmutzablauf: ja
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Werkstoffgüte Gehäuse: Gusseisen GG 25 (GJL-250)

Der JUDO FIMAT Automatik-Rückspül-Schutzfilter JFXL-ATP 1 1/2 Zoll bietet eine zuverlässige und wartungsarme Lösung für die Filtration von Trink- und Brauchwasser. Mit einem Nenndurchfluss von 20 m³/h, einer Sondermaschenweite von 0,03 mm und einer Druckstufe von PN 10 schützt er effektiv vor Verunreinigungen und sorgt für eine kontinuierliche Wasserversorgung durch seine automatische Rückspülfunktion.

Lieferumfang

• 1x JUDO FIMAT Automatik-Rückspül-Schutzfilter JFXL-ATP 1 1/2 Zoll
• 1x Einbau-Drehflansch mit Verschraubung

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: FIMAT JFXL
• Hersteller-Artikelnummer: 8020543
• Oberflächenschutz: beschichtet
• Anschluss: Außengewinde konisch (NPT)
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Druckstufe Flansch: PN 10
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 517
• Höhe unter der Leitung: 80
• Automatischer Schmutzablauf: ja
• Filtergefäß Edelstahl: nein
• Gewindeanschluss Zapfhahn: Innengewinde (metrisch)
• Nenndurchmesser: 1 1/2 Zoll (40)
