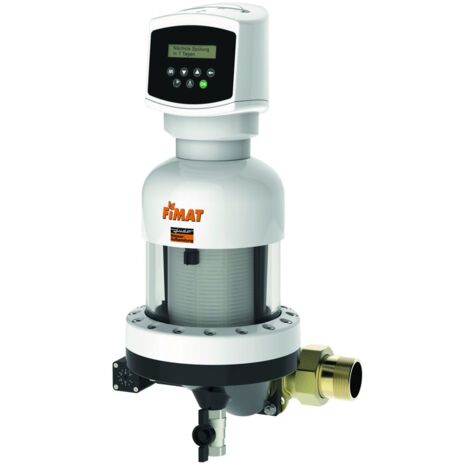

Judo Fiamat Automatik-Rückspül-Schutzfilter JFXL-ATP 1 1/2" 500µm potenzialfrei

Produktinformationen

Beschreibung

Judo Fimat Automatik-Rückspül-Schutzfilter JFXL-ATP 1 1/2", 20m3/h, PN 10, potenzialfrei, 500um

Der JUDO FIMAT Automatik-Rückspül-Schutzfilter JFXL-ATP 1 1/2'' ist eine zuverlässige Lösung für den Schutz von Trink- und Brauchwassersystemen vor Schmutzeintrag. Mit einem Nenndurchfluss von 20 m³/h und einer Maschenweite von 0,5 mm filtert er feinkörnige und feste Verunreinigungen effektiv. Dieses Modell ist ideal für Industrie- und Brauchwasseranwendungen mit erhöhtem Feststoffanteil und ermöglicht eine kontinuierliche Filtration ohne Unterbrechung der Wasserversorgung.

Wie funktioniert die automatische Rückspülung des JFXL-ATP?

Der JUDO FIMAT Automatik-Rückspül-Schutzfilter JFXL-ATP 1 1/2'' reinigt sich automatisch durch eine zeit- und differenzdruckgesteuerte Rückspülung. Die Auslösung erfolgt über eine Tastatur und ein LCD-Display, wobei die Intervalle von 4 Stunden bis zu 50 Tagen einstellbar sind. Ein Differenzdruckschalter ermöglicht zudem eine bedarfsabhängige Rückspülung bei Erreichen eines voreingestellten Differenzdrucks von bis zu 1 bar. Die Siebreinigung erfolgt hochwirksam durch ein einmaliges Punkt-Rotations-System, das gleichzeitig das Schauglas reinigt. Eine Handauslösung der Rückspülung ist ebenfalls möglich.

Welche Sicherheitsfunktionen bietet der Schutzfilter?

Ein patentiertes Safety-Modul beendet den Rückspülvorgang und schließt das Spülventil bei einem Stromausfall, was die Betriebssicherheit erhöht. Für die Integration in bestehende Steuerungssysteme stehen ein potenzialfreier Eingang zur Fernauslösung einer Rückspülung sowie potenzialfreie Ausgänge zur Übertragung von Meldungen bereit. Dies ermöglicht eine flexible Einbindung in übergeordnete Gebäudeleitsysteme oder Prozesssteuerungen.

Welche Vorteile bietet der JFXL-ATP im Betrieb?

Der Automatik-Rückspül-Schutzfilter ist für den Einsatz in Trink- und Brauchwassersystemen mit erhöhtem Feststoffanteil konzipiert. Ein wesentlicher Vorteil ist die unterbrechungsfreie Wasserversorgung während des Rückspülvorgangs, was den Betrieb nicht beeinträchtigt. Das System ist ressourcenschonend und kostensparend, da es den Wechsel von Filterkerzen überflüssig macht und durch eine effektive und kurze Rückspülung Wasser spart. Dies trägt zur Reduzierung von Abfällen bei und minimiert die Betriebskosten.

Aus welchen Materialien besteht der Filter und wie wird er installiert?

Das Gehäuse des JUDO FIMAT Automatik-Rückspül-Schutzfilters besteht aus hochwertigem Grauguss GG 25 (GJL-250) mit einer Druckstufe von PN 10. Es ist innen und außen korrosionsbeständig mit Kunststoff beschichtet, was eine lange Lebensdauer fördert. Das Filterelement ist aus Edelstahl 316 Ti (1.4571) gefertigt. Der Einbau-Drehflansch mit Verschraubung ermöglicht sowohl einen waagerechten als auch einen senkrechten Einbau, was die Flexibilität bei der Installation erhöht. Der Anschluss erfolgt über ein konisches Außengewinde (NPT) mit einem Nenndurchmesser von 1 1/2 Zoll (40).

Technische Daten

Nenndurchmesser: 1 1/2 Zoll (40)
Nenndurchfluss: 20 m³/h
Druckstufe Artikel: PN 10
Max. Mediumtemperatur (Dauerbetrieb): 30 °C
Material Filterelement: Edelstahl 316 Ti (1.4571)
Werkstoffgüte Gehäuse: Gusseisen GG 25 (GJL-250)
Sondermaschenweite: 0,5 mm
Spannungsversorgung: 230 V, 50 Hz
Einbaulänge: 252 mm
Anschluss: Außengewinde konisch (NPT)

Der JUDO FIMAT Automatik-Rückspül-Schutzfilter JFXL-ATP 1 1/2'' ist eine effiziente und wartungsarme Lösung für die Filtration von Trink- und Brauchwasser. Mit einem Nenndurchfluss von 20 m³/h und einer Maschenweite von 0,5 mm schützt er zuverlässig vor Verunreinigungen. Die automatische Rückspülfunktion, die flexible Steuerung und die robuste Bauweise aus Grauguss und Edelstahl tragen zu einem sicheren und langlebigen Betrieb bei.
