Judo Fimat Automatik-Rückspül-Schutzfilter JFXL-ATP 2", 20m3/h, PN 10, potenzialfrei, 320um

Judo Fimat Automatik-Rückspül-Schutzfilter JFXL-ATP 2", 20m3/h, PN 10, potenzialfrei, 320um

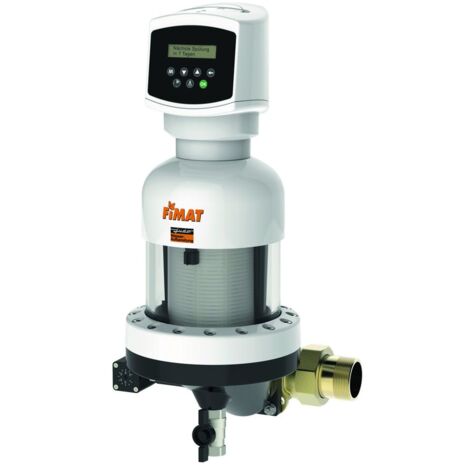

Der JUDO Fimat Automatik-Rückspül-Schutzfilter JFXL-ATP 2" ist ein zuverlässiger Schutzfilter für Trink- und Brauchwassersysteme mit erhöhtem Feststoffanteil. Er filtert feinkörnige und feste Verunreinigungen und bietet eine automatische, zeit- und differenzdruckgesteuerte Rückspülung. Das patentierte Safety-Modul sorgt für Sicherheit bei Stromausfall, während das Punkt-Rotations-System eine effektive Siebreinigung ohne Unterbrechung der Wasserversorgung ermöglicht.

Wie schützt der JUDO Fimat JFXL-ATP 2" vor Schmutzeintrag?

Der Schutzfilter ist für die Filtration von feinkörnigen und festen Verunreinigungen in Trink- und Brauchwassersystemen mit erhöhtem Feststoffanteil konzipiert. Die Reinigung erfolgt durch Rückspülen statt Ausspülen. Das Filtergewebe aus Edelstahl wird durch das einmalige Punkt-Rotations-System gereinigt, wobei gleichzeitig das Schauglas gesäubert wird. Dies sorgt für eine kontinuierliche Wasserversorgung während des Rückspülvorgangs.

Wie funktioniert die automatische Rückspülung?

Die Rückspülung wird automatisch, zeit- und differenzdruckgesteuert ausgelöst. Die Steuerung erfolgt über eine Tastatur und ein LCD-Display, wobei die Intervalle von 4 Stunden bis 50 Tage einstellbar sind. Ein Differenzdruckschalter ermöglicht die Auslösung bei einem einstellbaren Differenzdruck bis 1 bar. Eine Handauslösung ist ebenfalls möglich. Für die Fernauslösung einer Rückspülung steht ein potenzialfreier Eingang zur Verfügung, und potenzialfreie Ausgänge dienen zur Übertragung von Meldungen.

Was passiert bei Stromausfall?

Das Gerät ist mit einem patentierten Safety-Modul ausgestattet. Dieses Modul beendet den Rückspülvorgang und schließt das Spülventil automatisch bei einem Stromausfall, um die Sicherheit und Funktionalität des Systems sicherzustellen.

Welche Materialien und Einbaumöglichkeiten bietet der Filter?

Das Gehäuse des Filters besteht aus hochwertigem Grauguss PN 10, das innen und außen korrosionsbeständig mit Kunststoff beschichtet ist. Das Filtergewebe ist aus Edelstahl gefertigt. Der Filter wird mit einem Einbau-Drehflansch mit Verschraubung geliefert und kann waagerecht oder senkrecht eingebaut werden. Der Anschluss ist als Außengewinde konisch (NPT) ausgeführt.

Technische Daten

• Rohranschluss: 2 Zoll
• Nenndurchmesser: 2 Zoll (50)
• Nenndurchfluss: 20 m3/h
• Druckstufe: PN 10
• Spannungsversorgung: 230 V, 50 Hz
• Einbaulänge: 280 mm
• Sondermaschenweite: 0,32 mm
• Werkstoffgüte Gehäuse: Gusseisen GG 25 (GJL-250)
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Höhe über der Leitung: 517
• Höhe unter der Leitung: 80

Der JUDO Fimat Automatik-Rückspül-Schutzfilter JFXL-ATP 2" bietet eine effiziente und zuverlässige Lösung für die Wasserfiltration. Mit einem Nenndurchfluss von 20 m3/h und einer Sondermaschenweite von 0,32 mm schützt er effektiv vor Verunreinigungen. Die automatische Rückspülfunktion, das robuste Gehäuse aus beschichtetem Gusseisen und das patentierte Safety-Modul stellen eine lange Lebensdauer und eine kontinuierliche Wasserversorgung sicher.

Lieferumfang

• 1x JUDO Fimat Automatik-Rückspül-Schutzfilter JFXL-ATP 2''
• 1x Einbau-Drehflansch mit Verschraubung

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: FIMAT JFXL
• Hersteller-Artikelnummer: 8020547
• Oberflächenschutz: beschichtet
• Anschluss: Außengewinde konisch (NPT)
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Druckstufe Flansch: PN 10
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 517
• Höhe unter der Leitung: 80
• Automatischer Schmutzablauf: ja
• Filtergefäß Edelstahl: nein
• Gewindeanschluss Zapfhahn: Innengewinde (metrisch)
• Nenndurchmesser: 2 Zoll (50)
