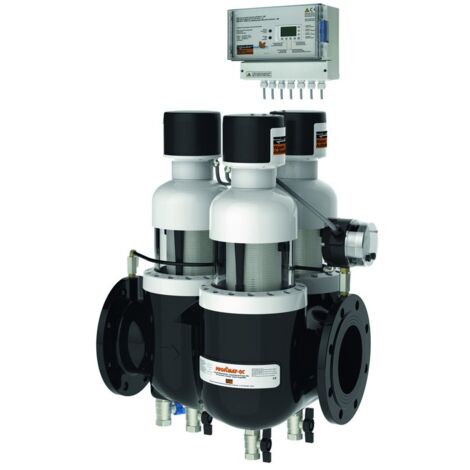

Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter DN 150 100µm potenzialfrei

Name: Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter DN 150 100µm potenzialfrei
Brand: JUDO
SKU: 8020036
Price: 16220.6 EUR
Availability: InStock

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

Judo Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP DN 150, 150m3/h, PN 10, potenzialfrei, 100um

Der JUDO PROFIMAT-QUICK CONTROL Automatik-Rückspül-Schutzfilter JPF-QC-ATP DN 150 bietet zuverlässigen Schutz vor dem Eintrag von Schmutzpartikeln in wasserführende Rohrleitungen. Er ist für Wasser bis 30 °C ausgelegt und filtert mit einer Maschenweite von 0,1 mm feinkörnige und feste Verunreinigungen. Das System verfügt über eine automatische, zeit- und differenzdruckgesteuerte Rückspülung, die ohne Unterbrechung der Wasserversorgung erfolgt und Korrosionen sowie Funktionsstörungen an Kontroll- und Regelorganen vorbeugt.

Wie schützt der Filter vor Verunreinigungen?

Der JUDO Automatik-Rückspül-Schutzfilter ist nach DIN EN 13443-1 und DIN 19628 konzipiert, um feinkörnige und feste Verunreinigungen aus dem Wasser zu filtern. Diese Partikel können als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen. Durch die effektive Filtration wird die Langlebigkeit der Installation unterstützt und die Betriebssicherheit erhöht.

Wie funktioniert die automatische Rückspülung?

Die Rückspülung des Siebeinsatzes erfolgt automatisch und wird zeit- sowie differenzdruckabhängig ausgelöst. Dies geschieht über einen separaten Steuerkasten und ein zusätzliches Differenzdruckmanometer, das bis maximal 2 bar einstellbar ist. Das hochwirksame Punkt-Rotations-System sorgt für eine gründliche Siebreinigung und gleichzeitig für die Reinigung des Schauglases, ohne die Wasserversorgung zu unterbrechen. Ein Schlammfang am Filtereingang fängt grobe Teilchen ab, bevor sie das Filtergewebe erreichen. Eine Handauslösung der Rückspülung ist ebenfalls möglich.

Welche Vorteile bietet die effiziente Rückspülung?

Das Prinzip des Rückspülens statt Ausspülens macht den Filter ressourcenschonend und kostensparend. Es vermeidet Abfälle durch den Wechsel von Filterkerzen und ist wassersparend durch eine effektive und kurze Rückspülung. Die Rückspülung und Absaugung der Siebeinsätze erfolgen hintereinander, wobei ein Abwasseranschluss erforderlich ist. Dies trägt zu einem kontinuierlichen und wartungsarmen Betrieb bei.

Wie ist der Schutzfilter konstruiert und ausgestattet?

Das Filtergehäuse besteht aus hochwertigem Grauguss PN 10 (Werkstoffgüte Gusseisen GG 25 / GJL-250), das innen und außen korrosionsbeständig mit Kunststoff beschichtet ist. Der Anschluss erfolgt über einen Flansch nach DIN EN 1092-2. Das Filtergewebe ist aus Edelstahl 316 Ti (1.4571) gefertigt. Der Filter ist mit einem Stellmotor und einer elektronischen Steuerung ausgestattet, die eine Funktions- und Störanzeige mittels Leuchtdiode und Summer bietet. Ein Kabel mit Schutzkontaktstecker und ein potenzialfreier Kontakt zur Fernübertragung der Störmeldung sind ebenfalls vorhanden.

Technische Daten

Nenndurchmesser: DN 150
Nenndurchfluss: 150 m³/h
Betriebsdruck max.: 10 bar
Betriebstemperatur max.: 30 °C
Druckverlust nach Rückspülung: 0,2 bar
Maschenweite: 0,1 mm
Baulänge: 560 mm
Höhe über der Leitung: 525 mm
Höhe unter der Leitung: 215 mm
Material Filterelement: Edelstahl 316 Ti (1.4571)

Der JUDO PROFIMAT-QUICK CONTROL Automatik-Rückspül-Schutzfilter JPF-QC-ATP DN 150 bietet eine effiziente und wartungsarme Lösung für den Schutz von Wasserinstallationen. Mit einem Nenndurchfluss von 150 m³/h, einem maximalen Betriebsdruck von 10 bar und einer Maschenweite von 0,1 mm filtert er zuverlässig Verunreinigungen. Die automatische Rückspülfunktion und die robuste Bauweise aus korrosionsbeständigem Grauguss tragen zu einem dauerhaften und störungsfreien Betrieb bei.
