Allgemeine Beschreibung

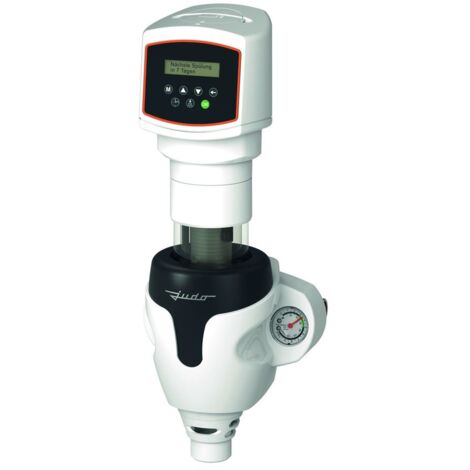

Der Judo Profimat-Quick Connection JPF-QC-AT Automatik-Rückspül-Schutzfilter 3/4" 100µm Version 2021 bietet zuverlässigen Schutz gegen Schmutzeintrag im Wasser. Mit einer automatischen, zeitgesteuerten Rückspülung und einem übersichtlichen Display sorgt er für eine gründliche Reinigung. Das patentierte Safety-Modul gewährleistet die Beendigung des Rückspülvorgangs bei Stromausfall und schließt das Spülventil. Der Filter ermöglicht eine hochwirksame Siebreinigung durch ein Punkt-Rotations-System und funktioniert praktisch ohne Unterbrechung der Wasserversorgung während der Rückspülung. Zudem ist er ressourcenschonend und kostensparend, da er Abfälle durch Filterkerzenwechsel vermeidet und eine effektive Rückspülung bietet.Technische daten
- Rohranschluss: 3/4 Zoll
- Nenndurchfluss bei Dp 0,2 (0,5) bar: 4,1 (6,7) m³/h
- Betriebsdruck max.: 16 bar
- Betriebstemperatur max.: 30 °C
- Spannungsversorgung: 230 V, 50 Hz
- Maschenweite: 0,1 mm (auch Sondermaschenweiten 0,03/0,32 und 0,5 mm erhältlich)
- Baulänge: 180 mm
- Höhe über der Leitung: 391 mm
- Höhe unter der Leitung: 152 mm
- lichte Höhe: 100 mm
- Werkstoffgüte: faserverstärkter Kunststoff
- Druckstufe: PN 16
- Material Filterelement: Edelstahl 316 Ti (1.4571)
Kompatibilität und Zubehör
- Einbau-Drehflansch mit Bajonettanschluss aus Messing
- Verschraubung (Gewindeanschluss nach DIN EN 10226-1)
- Integrierter freier Auslauf
- Spülwasseranschluss (d 50 mm) nach DIN 1988
- Potenzialfreier Eingang für die Fernauslösung einer Rückspülung
- Potenzialfreie Ausgänge zur Übertragung von Meldungen (I/O Kabelset erforderlich)
Installation
- Waagerechter oder senkrechter Einbau möglich
- Blitzschnelle Montage mit der Ein-Schrauben-Technik
Anwendung
- Filtration von feinkörnigen und festen Verunreinigungen im Wasser
- Schutz vor Korrosionen in wasserführenden Rohrleitungen
- Vermeidung von Funktionsstörungen an Kontroll- und Regelorganen
Weitere Informationen
- Automatische zeitgesteuerte Auslösung der Rückspülung über Tastatur und LCD-Display (einstellbar 4 Stunden bis 50 Tage)
- Handauslösung möglich
