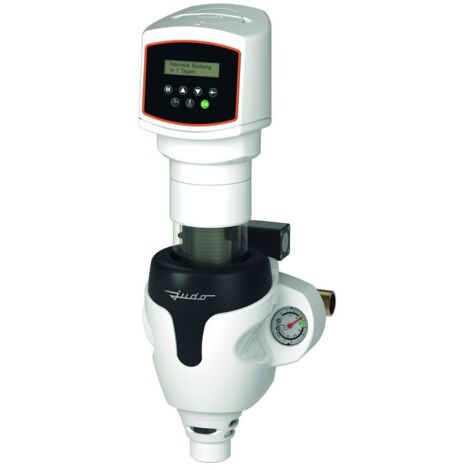

Judo Profimat-Quick Connection JPF-QC-ATP Automatik-Rückspül-Schutzfilter 3/4" 100µm Version 2021

Judo Profimat-Quick Connection Automatik-Rückspül-Schutzfilter JPF-QC-ATP 3/4", 4,1m3/h, PN 16, 100um, V2021

Der JUDO PROFIMAT-QUICK CONNECTION Automatik-Rückspül-Schutzfilter JPF-QC-ATP 3/4'' bietet zuverlässigen Schutz vor Schmutzeintrag in wasserführenden Rohrleitungen. Dieser Filter ist konzipiert, um feinkörnige und feste Verunreinigungen aus dem Wasser zu entfernen, die Korrosionen auslösen und Funktionsstörungen an Kontroll- und Regelorganen verursachen können. Mit einem Rohranschluss von 3/4 Zoll und einer Maschenweite von 0,1 mm ist er für Wasser bis 30 °C und einem maximalen Betriebsdruck von 16 bar geeignet.

Welche Funktion erfüllt der JUDO Automatik-Rückspül-Schutzfilter?

Der JUDO PROFIMAT-QUICK CONNECTION Automatik-Rückspül-Schutzfilter JPF-QC-ATP 3/4'' dient der Filtration von feinkörnigen und festen Verunreinigungen im Wasser. Diese Partikel können als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen begünstigen und zu Funktionsstörungen an Kontroll- und Regelorganen führen. Der Filter arbeitet nach DIN EN 13443-1 und DIN 19628 und ist für Wasser bis 30 °C ausgelegt.

Wie erfolgt die automatische Rückspülung und welche Sicherheitsmerkmale sind integriert?

Die Rückspülung des Siebeinsatzes wird automatisch zeit- und differenzdruckgesteuert ausgelöst. Dies geschieht über eine Tastatur und ein LCD-Display, wobei die Intervalle von 4 Stunden bis 50 Tage einstellbar sind. Ein Differenzdruckschalter ermöglicht zudem eine Auslösung bei einem einstellbaren Differenzdruck von bis zu 0,6 bar. Für den sicheren Betrieb bei Stromausfall ist ein patentiertes Safety-Modul integriert, das den Rückspülvorgang beendet und das Spülventil schließt. Eine Handauslösung der Rückspülung ist ebenfalls möglich.

Welche Vorteile bietet das Rückspülsystem?

Die Siebreinigung erfolgt durch ein hochwirksames Punkt-Rotations-System, das einen optimalen Schutz bei gleichzeitiger Reinigung des Schauglases ermöglicht. Dabei wird die Wasserversorgung nicht unterbrochen. Das System ist ressourcenschonend und kostensparend, da es Abfälle durch Filterkerzen-Wechsel vermeidet und durch eine effektive und kurze Rückspülung Wasser spart.

Wie wird der Schutzfilter installiert und überwacht?

Die Montage des Schutzfilters ist dank der patentierten Ein-Schrauben-Anschlusstechnik schnell erledigt. Der Einbau-Drehflansch mit Bajonettanschluss aus Messing mit Verschraubung ermöglicht einen waagerechten oder senkrechten Einbau. Zur Überwachung sind ein Nachdruckmanometer und ein Thermometer integriert, die Nachdruck- und Temperaturwerte anzeigen. Ein integrierter freier Auslauf und ein Spülwasseranschluss (d 50 mm) nach DIN 1988 bzw. DIN EN 1717 sind vorhanden, wobei ein Abwasseranschluss erforderlich ist. Potenzialfreie Ein- und Ausgänge ermöglichen die Fernauslösung einer Rückspülung und die Übertragung von Meldungen; hierfür ist ein I/O Kabelset erforderlich.

Technische Daten

• Rohranschluss: 3/4 Zoll
• Nenndurchfluss bei Dp 0,2 bar: 4,1 m³/h
• Nenndurchfluss bei Dp 0,5 bar: 6,7 m³/h
• Max. Betriebsdruck: 16 bar
• Max. Betriebstemperatur: 30 °C
• Spannungsversorgung: 230 V, 50 Hz
• Maschenweite: 0,1 mm
• Baulänge: 180 mm
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Filtergehäuse: hochwertiger Kunststoff

Der JUDO PROFIMAT-QUICK CONNECTION Automatik-Rückspül-Schutzfilter JPF-QC-ATP 3/4'' ist eine effiziente Lösung zur Wasserfiltration, die Rohrleitungen und angeschlossene Geräte zuverlässig vor Verunreinigungen schützt. Mit einer Maschenweite von 0,1 mm, einem maximalen Betriebsdruck von 16 bar und einer automatischen, zeit- und differenzdruckgesteuerten Rückspülfunktion bietet dieses System hohe Betriebssicherheit und trägt zur Langlebigkeit der Wasserinstallation bei.

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: JPF-A 3/4'' - 2'' - Standard
• Hersteller-Artikelnummer: 8020608
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde konisch (NPT)
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 391
• Höhe unter der Leitung: 152
• Automatischer Schmutzablauf: ja
• Filtergefäß Edelstahl: nein
• Gewindeanschluss Zapfhahn: Außengewinde (metrisch)
• Gewindeanschlussmaß Zapfhahn: 1/2 Zoll
• Nenndurchmesser: 3/4 Zoll (20)
