Allgemeine Beschreibung

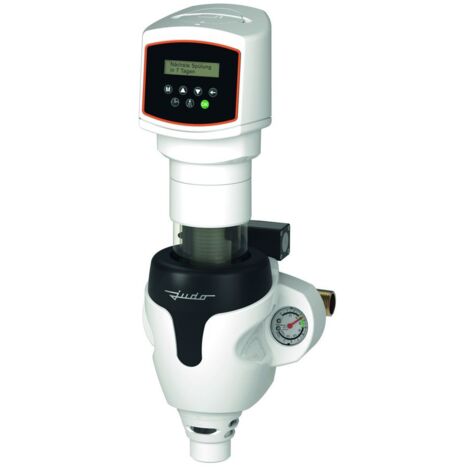

Der Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter 1" 100µm Version 2021 bietet zuverlässigen Schutz gegen Schmutzeintrag im Wasser. Er ermöglicht eine automatische, gründliche Rückspülung, die zeit- und differenzdruckgesteuert ist. Mit einem übersichtlichen Display ausgestattet, sorgt das patentierte Safety-Modul dafür, dass der Rückspülvorgang bei Stromausfall sicher beendet wird. Der Filter ist ressourcenschonend und kostensparend, da er Abfälle durch Filterkerzenwechsel vermeidet und eine effektive Rückspülung ermöglicht.Technische daten
- Rohranschluss: 1 Zoll
- Nenndurchfluss bei Dp 0,2 (0,5) bar: 4,7 (7,6) m³/h
- Betriebsdruck max.: 16 bar
- Betriebstemperatur max.: 30 °C
- Spannungsversorgung: 230 V, 50 Hz
- Maschenweite: 0,1 mm (auch Sondermaschenweiten 0,03/0,32 und 0,5 mm erhältlich)
- Baulänge: 195 mm
- Werkstoffgüte: faserverstärkter Kunststoff
- Druckstufe: PN 16
- lichte Höhe: 100 mm
- Material Filterelement: Edelstahl 316 Ti (1.4571)
- Höhe über der Leitung: 391 mm
- Höhe unter der Leitung: 152 mm
- Gewindeanschluss Zapfhahn: Außengewinde (metrisch), 1/2 Zoll
- Nenndurchmesser: 1 Zoll (25)
Kompatibilität und Zubehör
- Einbau-Drehflansch mit Bajonettanschluss aus Messing
- Spülwasseranschluss (d 50 mm) nach DIN 1988
- Potenzialfreier Eingang für die Fernauslösung einer Rückspülung
- Potenzialfreie Ausgänge zur Übertragung von Meldungen (I/O Kabelset erforderlich)
Installation
- Waagerechter oder senkrechter Einbau möglich
- Ein-Schrauben-Technik für schnelle Montage
Anwendung
- Filtration von feinkörnigen und festen Verunreinigungen im Wasser
- Verhindert Korrosionen in wasserführenden Rohrleitungen
- Optimaler Keimschutz durch hochwirksames Punkt-Rotations-System
Weitere Informationen
- Patentiertes Safety-Modul zum Schließen des Spülventils bei Stromausfall
- Handauslösung der Rückspülung möglich
