Allgemeine Beschreibung

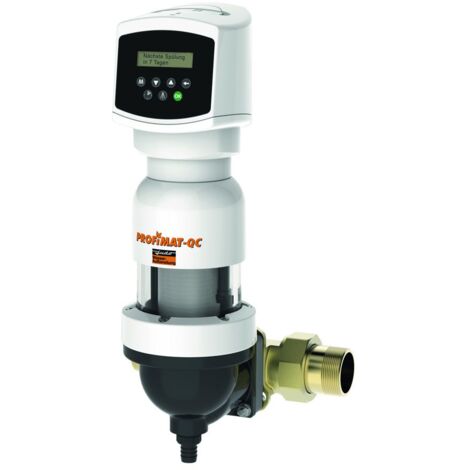

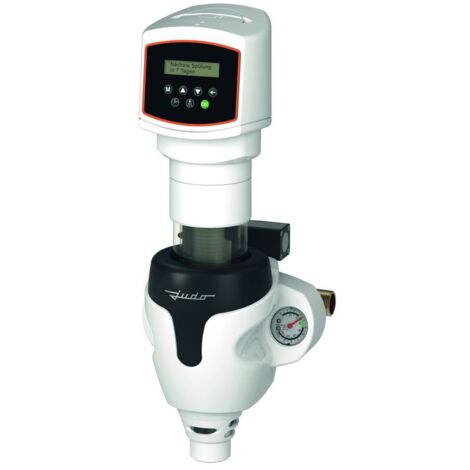

Der Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter 1 1/4" 100µm Version 2021 bietet zuverlässigen Schutz gegen Schmutzeintrag im Wasser. Er ermöglicht eine automatische, gründliche Rückspülung, die zeit- und differenzdruckgesteuert ist. Das übersichtliche Display zeigt wichtige Informationen an. Bei Stromausfall sorgt ein patentiertes Safety-Modul dafür, dass der Rückspülvorgang sicher beendet wird und das Spülventil schließt. Die hochwirksame Siebreinigung erfolgt durch ein einmaliges Punkt-Rotations-System, wodurch die Wasserversorgung während der Rückspülung praktisch nicht unterbrochen wird. Zudem ist der Filter ressourcenschonend und kostensparend, da er Abfälle durch Filterkerzenwechsel vermeidet und eine effektive Rückspülung ermöglicht.Technische daten
- Rohranschluss: 1 1/4 Zoll
- Nenndurchfluss bei Dp 0,2 (0,5) bar: 5,3 (8,5) m³/h
- Betriebsdruck max.: 16 bar
- Betriebstemperatur max.: 30 °C
- Spannungsversorgung: 230 V, 50 Hz
- Maschenweite: 0,1 mm (auch Sondermaschenweiten 0,03/0,32 und 0,5 mm erhältlich)
- Baulänge: 230 mm
- Höhe über der Leitung: 391 mm
- Höhe unter der Leitung: 152 mm
- Werkstoffgüte: faserverstärkter Kunststoff
- Material Filterelement: Edelstahl 316 Ti (1.4571)
Kompatibilität und Zubehör
- Einbau-Drehflansch mit Bajonettanschluss aus Messing
- Spülwasseranschluss (d 50 mm) nach DIN 1988
- Potenzialfreier Eingang für die Fernauslösung einer Rückspülung
- Potenzialfreie Ausgänge zur Übertragung von Meldungen (I/O Kabelset erforderlich)
Installation
- Waagerechter oder senkrechter Einbau möglich
- Patentierte Ein-Schrauben-Anschlusstechnik
Anwendung
Der Filter ist zur Filtration von feinkörnigen und festen Verunreinigungen im Wasser konzipiert, die Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen können.Weitere Informationen
- Automatische Rückspülung über Tastatur und LCD-Display (einstellbar 4 Stunden bis 50 Tage)
- Handauslösung möglich
- Integrierter freier Auslauf
