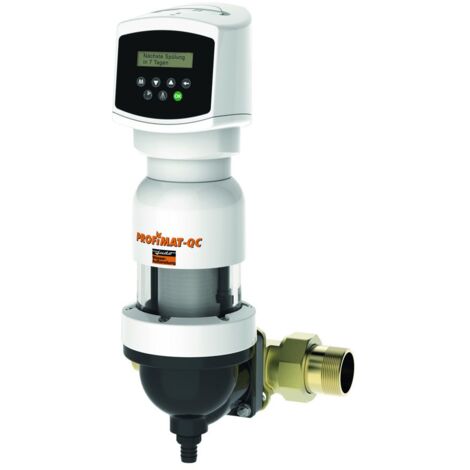

Judo Profimat-Quick Control JPF-QC-AT Automatik-Rückspül-Schutzfilter 1 1/2" 500µm

Judo Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-AT 1 1/2", 13m3/h, PN 16, 500um

Der JUDO PROFIMAT-QUICK CONTROL Automatik-Rückspül-Schutzfilter JPF-QC-AT 1 1/2" ist eine zuverlässige Lösung für die Filtration von feinkörnigen und festen Verunreinigungen im Wasser. Er schützt wasserführende Rohrleitungen vor Korrosionen und beugt Funktionsstörungen an Kontroll- und Regelorganen vor. Mit einer automatischen, zeitgesteuerten Rückspülung und einem Nenndurchfluss von 13 m³/h bei 0,2 bar Differenzdruck sorgt er für eine kontinuierliche Wasserversorgung.

Wozu dient der JUDO PROFIMAT-QUICK CONTROL?

Der Automatik-Rückspül-Schutzfilter JPF-QC-AT 1 1/2" von JUDO ist für die Filtration von Wasser bis 30 °C konzipiert. Er entfernt feinkörnige und feste Verunreinigungen, die als Belüftungselemente Korrosionen in Rohrleitungen auslösen und zu Störungen an Kontroll- und Regelorganen führen können. Dies trägt zur Verbesserung der Wasserqualität und zur Langlebigkeit der gesamten Installation bei.

Wie funktioniert die automatische Rückspülung?

Die Rückspülung des Siebeinsatzes wird automatisch und zeitgesteuert über eine Tastatur und ein LCD-Display ausgelöst. Die Intervalle sind von 4 Stunden bis 50 Tage einstellbar. Das hochwirksame Punkt-Rotations-System reinigt das Filtergewebe aus Edelstahl gründlich und sorgt für einen optimalen Keimschutz. Ein wesentlicher Vorteil ist, dass die Wasserversorgung während des Rückspülvorgangs nicht unterbrochen wird. Eine Handauslösung der Rückspülung ist ebenfalls möglich, ebenso wie eine Fernauslösung über einen potenzialfreien Eingang (I/O Kabelset erforderlich).

Welche Sicherheitsfunktionen bietet der Schutzfilter?

Der JUDO PROFIMAT-QUICK CONTROL ist mit einem patentierten Safety-Modul ausgestattet. Dieses Modul beendet bei einem Stromausfall den Rückspülvorgang und schließt das Spülventil. Dies stellt einen sicheren Betrieb sicher und hilft, unkontrollierten Wasserverlust zu vermeiden. Potenzialfreie Ausgänge dienen zudem der Übertragung von Meldungen.

Wie ist der Filter aufgebaut und installierbar?

Das Filtergehäuse besteht aus hochwertigem, kunststoffbeschichtetem Grauguss PN 16 (Werkstoffgüte Gusseisen GG 25 (GJL-250)). Der Einbau erfolgt über einen Einbau-Drehflansch mit Bajonettanschluss aus Messing mit Verschraubung (Gewindeanschluss nach DIN EN 10226-1). Ein waagerechter oder senkrechter Einbau ist möglich. Das Filtergewebe besteht aus Edelstahl (Material Filterelement: Edelstahl 316 Ti (1.4571)) mit einer Maschenweite von 0,5 mm.

Technische Daten

• Nenndurchmesser: 1 1/2 Zoll (DN 40)
• Nenndurchfluss bei Dp 0,2 bar: 13 m³/h
• Betriebsdruck maximal: 16 bar
• Betriebstemperatur maximal: 30 °C
• Spannungsversorgung: 230 V, 50 Hz
• Maschenweite: 0,5 mm
• Baulänge: 252 mm
• Werkstoff Filtergehäuse: Gusseisen GG 25 (GJL-250)
• Material Filterelement: Edelstahl 316 Ti (1.4571)

Der JUDO PROFIMAT-QUICK CONTROL Automatik-Rückspül-Schutzfilter JPF-QC-AT 1 1/2" ist eine effiziente und sichere Lösung für die Wasserfiltration. Er schützt Rohrleitungen und Armaturen zuverlässig vor Verunreinigungen und trägt zur Werterhaltung der gesamten Installation bei. Mit seiner automatischen, zeitgesteuerten Rückspülung, dem patentierten Safety-Modul bei Stromausfall und einem Nenndurchfluss von 13 m³/h bietet dieser Filter hohe Betriebssicherheit und Effizienz.

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: JPF-A 3/4'' - 2'' - Sonder
• Hersteller-Artikelnummer: 8020448
• Oberflächenschutz: beschichtet
• Anschluss: Außengewinde konisch (NPT)
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 450
• Höhe unter der Leitung: 107
• Automatischer Schmutzablauf: ja
• Filtergefäß Edelstahl: nein
• Nenndurchmesser: 1 1/2 Zoll (40)
