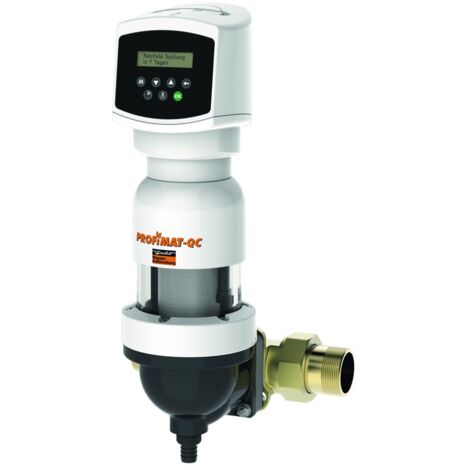

Judo Profimat-Quick Control JPF-QC-AT Automatik-Rückspül-Schutzfilter 2" 500µm

Judo Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-AT 2", 16m3/h, PN 10, 500um

Der JUDO Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-AT 2" bietet zuverlässigen Schutz vor Schmutzeintrag in wasserführenden Rohrleitungen. Dieser Schutzfilter ist für die Filtration von feinkörnigen und festen Verunreinigungen im Wasser bis 30 °C konzipiert, welche Korrosionen auslösen und Funktionsstörungen an Kontroll- und Regelorganen verursachen können. Mit einer automatischen, zeitgesteuerten Rückspülung und einem patentierten Safety-Modul sorgt das Gerät für eine kontinuierliche Wasserversorgung ohne Unterbrechung während des Rückspülvorgangs.

Wie schützt der JUDO Profimat-Quick Control die Wasserinstallation?

Der JUDO Profimat-Quick Control Schutzfilter dient der effektiven Reinigung von Wasser bis zu einer Temperatur von 30 °C. Er filtert feinkörnige und feste Partikel, die sich im Wasser befinden und potenziell Schäden an Rohrleitungen sowie Steuer- und Regelelementen verursachen können. Durch das Prinzip des Rückspülens anstelle des Ausspülens wird eine gründliche Reinigung des Filtergewebes aus Edelstahl sichergestellt. Dies trägt zur Langlebigkeit der Installation bei und hilft, Wartungsaufwand zu reduzieren.

Wie funktioniert die automatische Rückspülung des JPF-QC-AT?

Die Rückspülung des Siebeinsatzes erfolgt automatisch und zeitgesteuert. Über eine Tastatur und ein LCD-Display lässt sich der Rückspülintervall flexibel von 4 Stunden bis zu 50 Tagen einstellen. Das hochwirksame Punkt-Rotations-System reinigt den Siebeinsatz und gleichzeitig das Schauglas, ohne die Wasserversorgung zu unterbrechen. Eine Handauslösung der Rückspülung ist ebenfalls möglich. Für die Fernauslösung oder die Übertragung von Meldungen stehen potenzialfreie Ein- und Ausgänge zur Verfügung, wofür ein I/O Kabelset erforderlich ist.

Welche Sicherheitsmerkmale bietet der Schutzfilter bei Stromausfall?

Ein patentiertes Safety-Modul sorgt für Sicherheit bei Stromausfall. Dieses Modul beendet den Rückspülvorgang und schließt das Spülventil zuverlässig, um einen unkontrollierten Wasserverlust zu verhindern. Diese Funktion stellt sicher, dass der Filter auch unter unvorhergesehenen Bedingungen seine Schutzfunktion aufrechterhält und die Wasserversorgung nicht beeinträchtigt wird.

Welche Materialien werden verwendet und wie erfolgt die Installation?

Das Filtergehäuse des JUDO Profimat-Quick Control besteht aus hochwertigem, kunststoffbeschichtetem Grauguss mit einer Druckstufe von PN 16. Das Filterelement ist aus Edelstahl 316 Ti (1.4571) gefertigt. Der Einbau-Drehflansch mit Bajonettanschluss aus Messing und Verschraubung (Gewindeanschluss nach DIN EN 10226-1) ermöglicht sowohl einen waagerechten als auch senkrechten Einbau. Der Anschluss erfolgt über ein konisches Außengewinde (NPT) mit einem Nenndurchmesser von 2 Zoll.

Technische Daten

• Rohranschluss: 2 Zoll
• Nenndurchfluss bei Dp 0,2 bar: 16 m³/h
• Betriebsdruck max.: 10 bar
• Betriebstemperatur max.: 30 °C
• Spannungsversorgung: 230 V, 50 Hz
• Maschenweite: 0,5 mm
• Baulänge: 280 mm
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Werkstoffgüte Gehäuse: Gusseisen GG 25 (GJL-250)
• Druckstufe Gehäuse: PN 16

Der JUDO Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-AT 2" bietet eine effiziente und wartungsarme Lösung zur Wasserfiltration. Mit einem Nenndurchfluss von 16 m³/h bei 0,2 bar Druckdifferenz und einem maximalen Betriebsdruck von 10 bar schützt er zuverlässig vor Verunreinigungen. Die automatische Rückspülfunktion und das Safety-Modul bei Stromausfall unterstreichen die hohe Funktionalität und Sicherheit dieses Filters, der für eine dauerhaft saubere Wasserqualität sorgt.

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: JPF-A 3/4'' - 2'' - Sonder
• Hersteller-Artikelnummer: 8020449
• Oberflächenschutz: beschichtet
• Anschluss: Außengewinde konisch (NPT)
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 450
• Höhe unter der Leitung: 107
• Automatischer Schmutzablauf: ja
• Filtergefäß Edelstahl: nein
• Nenndurchmesser: 2 Zoll (50)
