Allgemeine Beschreibung

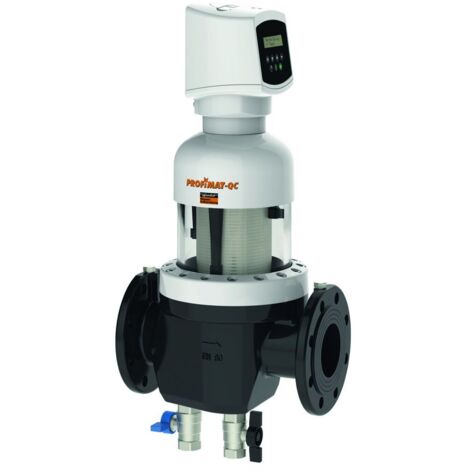

Der Judo Profimat-Quick Control JPF-QC-AT Automatik-Rückspül-Schutzfilter DN 65 30µm bietet zuverlässigen Schutz gegen Schmutzeintrag im Wasser. Er ermöglicht eine automatische, gründliche Rückspülung mit einem übersichtlichen Display. Bei Stromausfall sorgt ein patentiertes Safety-Modul dafür, dass der Rückspülvorgang sicher beendet und das Spülventil geschlossen wird. Der Filter reinigt sich durch ein einmaliges Punkt-Rotations-System und ermöglicht eine Rückspülung ohne Unterbrechung der Wasserversorgung, was ressourcenschonend und kostensparend ist.Technische daten
- Rohranschluss: DN 65
- Nenndurchfluss bei Dp 0,2 (0,5) bar: 25 (28) m³/h
- Betriebsdruck max.: 16 bar
- Betriebstemperatur max.: 30 °C
- Spannungsversorgung: 230 V, 50 Hz
- Maschenweite: 0,03 mm
- Baulänge: 240 mm
- lichte Höhe: 100 mm
- Höhe über der Leitung: 451 mm
- Höhe unter der Leitung: 163 mm
- Material Filterelement: Edelstahl 316 Ti (1.4571)
- Material Gehäuse: Gusseisen GG 25 (GJL-250)
- Druckstufe: PN 16
Kompatibilität und Zubehör
- Potenzialfreier Eingang für die Fernauslösung einer Rückspülung
- Potenzialfreie Ausgänge zur Übertragung von Meldungen (I/O Kabelset erforderlich)
Installation
- Flanschanschluss nach DIN EN 1092-1
Anwendung
Der Filter ist geeignet zur Filtration von feinkörnigen und festen Verunreinigungen im Wasser, die Korrosionen in wasserführenden Rohrleitungen auslösen und Funktionsstörungen an Kontroll- und Regelorganen verursachen können.Weitere Informationen
- Automatische zeitgesteuerte Auslösung der Rückspülung über Tastatur und LCD-Display (einstellbar von 4 Stunden bis 50 Tage)
- Handauslösung möglich
- Manometeranschluss: 2 x 1/4''
