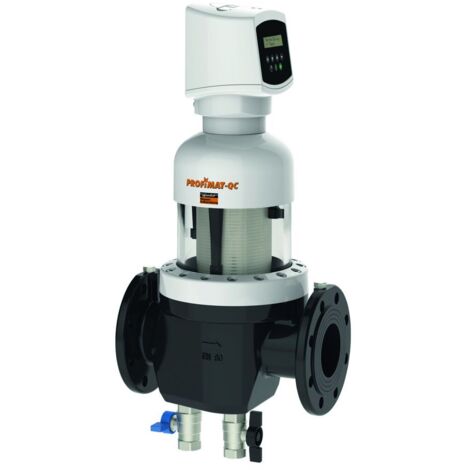

Judo Profimat-Quick Control JPF-QC-AT Automatik-Rückspül-Schutzfilter DN 100 100µm

Judo Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-AT DN 100, 60m3/h, PN 10, 100um

Der JUDO PROFIMAT-QUICK CONTROL Automatik-Rückspül-Schutzfilter JPF-QC-AT DN 100 ist für die zuverlässige Filtration von feinkörnigen und festen Verunreinigungen im Wasser konzipiert. Er schützt vor Korrosionen in Rohrleitungen und Funktionsstörungen an Kontroll- und Regelorganen. Mit einem Nenndurchmesser von DN 100, einer Druckstufe von PN 10 und einer Maschenweite von 0,1 mm bietet dieser Filter eine automatische, zeitgesteuerte Rückspülung ohne Unterbrechung der Wasserversorgung und ist für Wasser bis 30 °C geeignet.

Wie schützt der JPF-QC-AT DN 100 das Wassersystem?

Der Schutzfilter ist nach DIN EN 13443-1 und DIN 19628 gefertigt und verfügt über ein DIN-DVGW-Prüfzeichen. Er filtert feinkörnige und feste Verunreinigungen aus dem Wasser, die als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen können. Die Siebreinigung erfolgt durch ein hochwirksames Punkt-Rotations-System, das einen optimalen Keimschutz bietet und gleichzeitig das Schauglas reinigt, ohne die Wasserversorgung zu unterbrechen. Das Filtergewebe besteht aus Edelstahl 316 Ti (1.4571). Zudem sind Sondermaschenweiten von 0,03 mm, 0,32 mm und 0,5 mm lieferbar.

Welche Vorteile bietet die automatische Rückspülung?

Die Rückspülung des Filters erfolgt automatisch und zeitgesteuert, wobei die Intervalle über eine Tastatur und ein LCD-Display zwischen 4 Stunden und 50 Tagen eingestellt werden können. Eine Handauslösung ist ebenfalls möglich. Für die Fernauslösung einer Rückspülung steht ein potenzialfreier Eingang zur Verfügung, und potenzialfreie Ausgänge ermöglichen die Übertragung von Meldungen (I/O Kabelset erforderlich). Dieses System vermeidet Abfälle durch Filterkerzen-Wechsel und spart Wasser durch eine effektive und kurze Rückspülung.

Was passiert bei einem Stromausfall?

Ein patentiertes Safety-Modul stellt sicher, dass der Rückspülvorgang bei einem Stromausfall beendet und das Spülventil geschlossen wird. Dies ermöglicht einen sicheren Betriebszustand des Filters auch unter unvorhergesehenen Bedingungen.

Wie ist der Filter konstruiert und angeschlossen?

Das Filtergehäuse besteht aus hochwertigem Gusseisen GJL-250 (Grauguss PN 10), das innen und außen korrosionsbeständig mit Kunststoff beschichtet ist. Der Anschluss erfolgt über einen Flansch nach DIN EN 1092-1. Für den Manometeranschluss sind 2 x 1/4'' vorgesehen.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 10
• Maschenweite: 0,1 mm
• Nenndurchfluss bei Dp 0,2 bar: 60 m³/h
• Nenndurchfluss bei Dp 0,5 bar: 78 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Betriebstemperatur: 30 °C
• Spannungsversorgung: 230 V, 50 Hz
• Baulänge: 320 mm
• Werkstoff Gehäuse: Gusseisen GJL-250

Der JUDO PROFIMAT-QUICK CONTROL Automatik-Rückspül-Schutzfilter JPF-QC-AT DN 100 stellt eine fortschrittliche Lösung für den Schutz von Wassersystemen dar. Seine automatische Rückspülfunktion mit einer Maschenweite von 0,1 mm und einem Nenndurchfluss von 60 m³/h bei PN 10 ermöglicht eine kontinuierliche Filtration und trägt zur Langlebigkeit der Installation bei, während er gleichzeitig Ressourcen schont. Das patentierte Safety-Modul sorgt zudem für einen sicheren Betrieb auch bei Stromausfall.

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: JPF-A DN 65-100 - Standard
• Hersteller-Artikelnummer: 8025052
• Oberflächenschutz: beschichtet
• Anschluss: Flansch
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Druckstufe Flansch: PN 10
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 529
• Höhe unter der Leitung: 182
• Automatischer Schmutzablauf: ja
• Filtergefäß Edelstahl: nein
• Gewindeanschluss Zapfhahn: Innengewinde (metrisch)
• Nenndurchmesser: DN 100
