Allgemeine Beschreibung

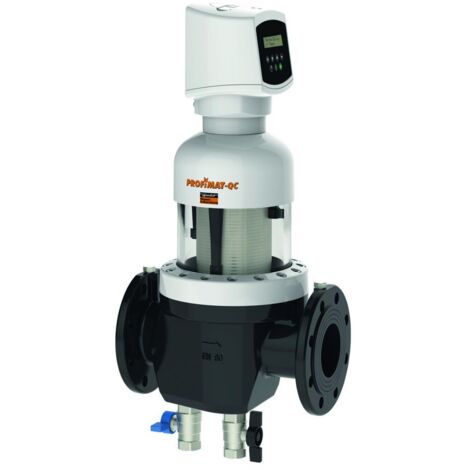

Der Judo Profimat-Quick Control JPF-QC-AT Automatik-Rückspül-Schutzfilter DN 80 100µm bietet zuverlässigen Schutz gegen Schmutzeintrag im Wasser. Er ermöglicht eine automatische, zeitgesteuerte Rückspülung und verfügt über ein übersichtliches Display. Bei Stromausfall sorgt ein patentiertes Safety-Modul dafür, dass der Rückspülvorgang sicher beendet und das Spülventil geschlossen wird. Die hochwirksame Siebreinigung erfolgt durch ein einmaliges Punkt-Rotations-System, wodurch die Wasserversorgung praktisch ohne Unterbrechung bleibt. Der Filter ist ressourcenschonend und kostensparend, da er Abfälle durch Filterkerzenwechsel vermeidet und eine effektive Rückspülung ermöglicht.Technische daten
- Rohranschluss: DN 80
- Nenndurchfluss bei Dp 0,2 (0,5) bar: 50 (65) m³/h
- Betriebsdruck max.: 10 bar
- Betriebstemperatur max.: 30 °C
- Spannungsversorgung: 230 V, 50 Hz
- Maschenweite: 0,1 mm (auch Sondermaschenweiten 0,03/0,32 und 0,5 mm erhältlich)
- Baulänge: 320 mm
- Material Filterelement: Edelstahl 316 Ti (1.4571)
- lichte Höhe: 100 mm
- Höhe über der Leitung: 520 mm
- Höhe unter der Leitung: 172 mm
Kompatibilität und Zubehör
- Potenzialfreier Eingang für die Fernauslösung einer Rückspülung
- Potenzialfreie Ausgänge zur Übertragung von Meldungen (I/O Kabelset erforderlich)
Installation
- Flanschanschluss nach DIN EN 1092-1
- Filtergehäuse aus hochwertigem Grauguss, innen und außen korrosionsbeständig mit Kunststoff beschichtet
Anwendung
Der Filter ist geeignet zur Filtration von feinkörnigen und festen Verunreinigungen im Wasser, die Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen können.Weitere Informationen
- Produkt nach DIN EN 13443-1 und DIN 19628
- Patentiertes Safety-Modul für zusätzliche Sicherheit
