Allgemeine Beschreibung

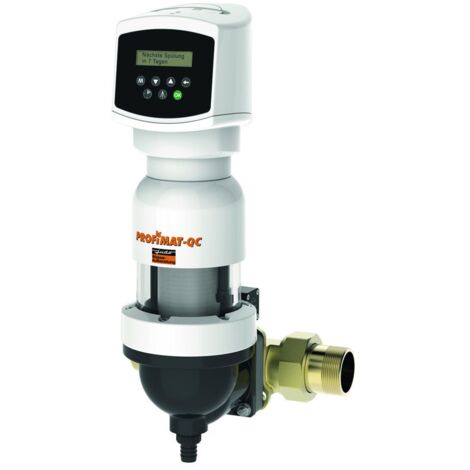

Der Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter 2" mit 30µm bietet zuverlässigen Schutz gegen Schmutzeintrag. Er ermöglicht eine automatische, gründliche Rückspülung, die zeit- und differenzdruckgesteuert ist. Das übersichtliche Display sorgt für eine einfache Bedienung. Bei Stromausfall sorgt ein patentiertes Safety-Modul dafür, dass der Rückspülvorgang sicher beendet wird und das Spülventil schließt. Die hochwirksame Siebreinigung erfolgt durch ein einmaliges Punkt-Rotations-System, was eine Unterbrechung der Wasserversorgung während der Rückspülung vermeidet. Dieser Filter ist ressourcenschonend und kostensparend, da er Abfälle durch Filterkerzenwechsel vermeidet und eine effektive Rückspülung ermöglicht.Technische daten
- Rohranschluss: 2 Zoll
- Nenndurchfluss bei Dp 0,2 (0,5) bar: 16 (22) m³/h
- Betriebsdruck max.: 16 bar
- Betriebstemperatur max.: 30 °C
- Spannungsversorgung: 230 V, 50 Hz
- Maschenweite: 0,03 mm
- Baulänge: 280 mm
- Werkstoffgüte: Gusseisen GG 25 (GJL-250)
- Druckstufe: PN 16
- Mediumtemperatur (Dauerbetrieb): 30 °C
- lichte Höhe: 100 mm
- Höhe über der Leitung: 450 mm
- Höhe unter der Leitung: 107 mm
- Material Filterelement: Edelstahl 316 Ti (1.4571)
- Automatischer Schmutzablauf: ja
- Filtergefäß Edelstahl: nein
- Nenndurchmesser: 2 Zoll (50)
Kompatibilität und Zubehör
- Optionaler Druckminderer
- Potenzialfreier Eingang für die Fernauslösung einer Rückspülung
- Potenzialfreie Ausgänge zur Übertragung von Meldungen (I/O Kabelset erforderlich)
Installation
- Einbau-Drehflansch mit Bajonettanschluss aus Messing
- Waagerechter oder senkrechter Einbau möglich
Anwendung
- Filtration von feinkörnigen und festen Verunreinigungen im Wasser
- Schutz vor Korrosionen in wasserführenden Rohrleitungen
- Vermeidung von Funktionsstörungen an Kontroll- und Regelorganen
Weitere Informationen
- Patentiertes Safety-Modul zum Schließen des Spülventils bei Stromausfall
- Rückspülung nach dem hochwirksamen Punkt-Rotations-System
- Abwasseranschluss erforderlich für die Rückspülung
