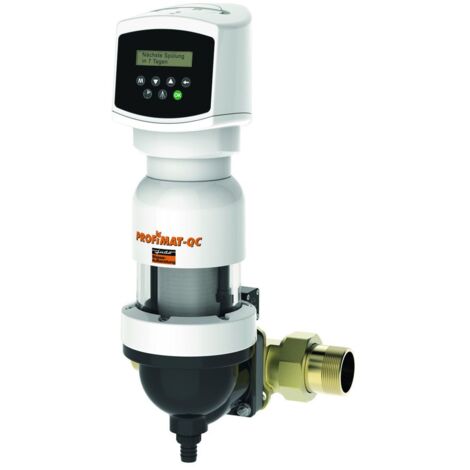

Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter 2" 100µm

Judo Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP 2", 16m3/h, PN 16, 100um

Der JUDO Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP 2'' bietet zuverlässigen Schutz vor Schmutzeintrag in wasserführenden Rohrleitungen. Dieses Gerät filtert feinkörnige und feste Verunreinigungen aus dem Wasser, die Korrosionen auslösen und Funktionsstörungen an Kontroll- und Regelorganen verursachen können. Mit einem Nenndurchmesser von 2 Zoll und einem Nenndurchfluss von 16 m³/h bei 0,2 bar Differenzdruck ist der Filter für den Einsatz in Trinkwasserinstallationen bis 30 °C und einem maximalen Betriebsdruck von 16 bar konzipiert. Die automatische, zeit- und differenzdruckgesteuerte Rückspülung sorgt für eine effektive und ressourcenschonende Reinigung des Filterelements.

Welche Aufgabe erfüllt der JUDO Profimat-Quick Control Schutzfilter?

Der JUDO Profimat-Quick Control Schutzfilter ist speziell für die Filtration von feinkörnigen und festen Verunreinigungen im Wasser entwickelt. Diese Partikel können als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen fördern und zu Störungen an Kontroll- und Regelorganen führen. Durch die effektive Filterung wird die Wasserqualität verbessert und die Langlebigkeit der Installationen unterstützt. Das hochwertige Filtergehäuse ist für einen maximalen Betriebsdruck von 16 bar ausgelegt.

Wie funktioniert die automatische Rückspülung des Filters?

Die Rückspülung des JUDO Profimat-Quick Control Schutzfilters erfolgt automatisch und wird entweder zeitgesteuert (einstellbar von 4 Stunden bis 50 Tage) oder differenzdruckgesteuert (einstellbarer Differenzdruck bis 0,6 bar) ausgelöst. Die Steuerung erfolgt über eine Tastatur und ein LCD-Display. Ein patentiertes Safety-Modul stellt sicher, dass der Rückspülvorgang auch bei einem Stromausfall beendet und das Spülventil geschlossen wird. Die Siebreinigung erfolgt durch ein hochwirksames Punkt-Rotations-System, welches einen effektiven Schutz vor Verkeimung bietet und gleichzeitig das Schauglas reinigt. Eine Handauslösung der Rückspülung ist ebenfalls möglich.

Welche Vorteile bietet die Rückspültechnologie?

Die innovative Rückspültechnologie des JUDO Profimat-Quick Control ermöglicht die Reinigung des Filterelements ohne Unterbrechung der Wasserversorgung. Dies ist besonders praktisch im Dauerbetrieb. Das System ist ressourcenschonend und kostensparend, da es den Abfall durch den Wechsel von Filterkerzen vermeidet. Die effektive und kurze Rückspülung trägt zudem zur Wassereinsparung bei. Der Filter ist für den waagerechten oder senkrechten Einbau geeignet und verfügt über einen Einbau-Drehflansch mit Bajonettanschluss aus Messing.

Technische Daten

• Rohranschluss: 2 Zoll
• Nenndurchfluss bei Dp 0,2 bar: 16 m³/h
• Nenndurchfluss bei Dp 0,5 bar: 22 m³/h
• Betriebsdruck max.: 16 bar
• Betriebstemperatur max.: 30 °C
• Spannungsversorgung: 230 V, 50 Hz
• Maschenweite: 0,1 mm
• Baulänge: 280 mm
• Höhe über der Leitung: 450
• Höhe unter der Leitung: 107
• Min. lichte Höhe: 100
• Werkstoffgüte Gehäuse: Gusseisen GG 25 (GJL-250)
• Material Filterelement: Edelstahl 316 Ti (1.4571)

Der JUDO Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP 2'' ist eine zuverlässige Lösung für die Wasserfiltration in verschiedenen Anwendungen. Er schützt Rohrleitungen und angeschlossene Geräte effektiv vor Verunreinigungen und trägt zur Werterhaltung der Installation bei. Mit einem Nenndurchfluss von 16 m³/h bei 0,2 bar Differenzdruck und einer maximalen Betriebstemperatur von 30 °C bietet dieser Filter eine hohe Leistungsfähigkeit. Die automatische Rückspülfunktion, kombiniert mit dem patentierten Safety-Modul, stellt einen sicheren und wartungsarmen Betrieb sicher.

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: JPF-A 3/4'' - 2'' - Standard
• Hersteller-Artikelnummer: 8020454
• Oberflächenschutz: beschichtet
• Anschluss: Außengewinde konisch (NPT)
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 450
• Höhe unter der Leitung: 107
• Automatischer Schmutzablauf: ja
• Filtergefäß Edelstahl: nein
• Nenndurchmesser: 2 Zoll (50)
