Allgemeine Beschreibung

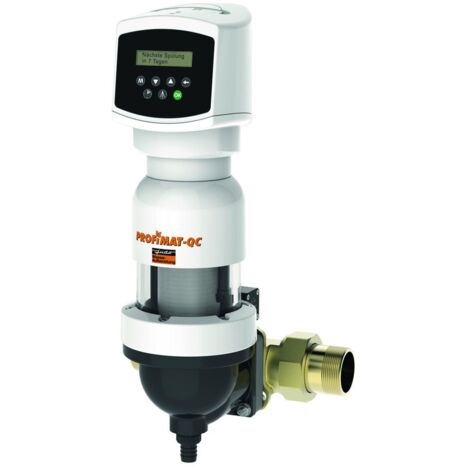

Der Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter 1 1/2" 100µm bietet zuverlässigen Schutz gegen Schmutzeintrag. Er ermöglicht ein automatisches, gründliches Rückspülen, das zeit- und differenzdruckgesteuert ist. Das übersichtliche Display sorgt für eine einfache Bedienung. Bei Stromausfall sorgt ein patentiertes Safety-Modul dafür, dass der Rückspülvorgang sicher beendet wird und das Spülventil schließt. Die hochwirksame Siebreinigung erfolgt durch ein einmaliges Punkt-Rotations-System, was eine Unterbrechung der Wasserversorgung während der Rückspülung vermeidet. Zudem ist der Filter ressourcenschonend und kostensparend, da er Abfälle durch Filterkerzenwechsel vermeidet und eine effektive Rückspülung ermöglicht.Technische daten
- Rohranschluss: 1 1/2 Zoll
- Nenndurchfluss bei Dp 0,2 (0,5) bar: 13 (18) m³/h
- Betriebsdruck max.: 16 bar
- Betriebstemperatur max.: 30 °C
- Spannungsversorgung: 230 V, 50 Hz
- Maschenweite: 0,1 mm (auch Sondermaschenweiten 0,03/0,32 und 0,5 mm erhältlich)
- Baulänge: 252 mm
- Werkstoffgüte: Gusseisen GG 25 (GJL-250)
- Druckstufe: PN 16
- lichte Höhe: 100 mm
- Material Filterelement: Edelstahl 316 Ti (1.4571)
- Höhe über der Leitung: 450 mm
- Höhe unter der Leitung: 107 mm
- Automatischer Schmutzablauf: ja
- Filtergefäß Edelstahl: nein
- Nenndurchmesser: 1 1/2 Zoll (40)
Kompatibilität und Zubehör
- Einbau-Drehflansch mit Bajonettanschluss aus Messing
- Potenzialfreier Eingang für die Fernauslösung einer Rückspülung
- Potenzialfreie Ausgänge zur Übertragung von Meldungen (I/O Kabelset erforderlich)
Installation
- Waagerechter oder senkrechter Einbau möglich
Anwendung
- Filtration von feinkörnigen und festen Verunreinigungen im Wasser
- Schutz vor Korrosionen in wasserführenden Rohrleitungen
- Vermeidung von Funktionsstörungen an Kontroll- und Regelorganen
Weitere Informationen
- Automatische Rückspülung über Tastatur und LCD-Display (einstellbar von 4 Stunden bis 50 Tage)
- Patentiertes Safety-Modul zum Schließen des Spülventils bei Stromausfall
- Rückspülung nach dem Punkt-Rotations-System für optimalen Keimschutz
- Abwasseranschluss erforderlich für die Rückspülung
