Allgemeine Beschreibung

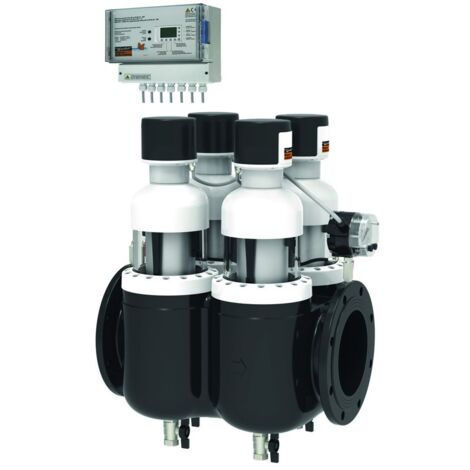

Der Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter DN 125 mit 100µm ist ein zuverlässiger Schutz gegen Schmutzeintrag im Wasser. Er ermöglicht eine automatische, gründliche Rückspülung, die zeit- und differenzdruckgesteuert ist. Durch das innovative Punkt-Rotations-System wird eine hochwirksame Siebreinigung erreicht, ohne die Wasserversorgung zu unterbrechen. Der Filter ist ressourcenschonend und kostensparend, da er den Austausch von Filterkerzen vermeidet und durch eine effektive Rückspülung Wasser spart.Technische daten
- Rohranschluss: 125 DN
- Nenndurchfluss: 100 m³/h
- Betriebsdruck max.: 10 bar
- Betriebstemperatur max.: 30 °C
- Druckverlust nach Rückspülung: 0,2 bar
- Spannungsversorgung: 230 V, 50 Hz
- Baulänge: 560 mm
- Material des Filtergehäuses: Gusseisen GG 25 (GJL-250)
- Material des Filterelements: Edelstahl 316 Ti (1.4571)
- Höhe über der Leitung: 505 mm
- Höhe unter der Leitung: 197 mm
- Automatischer Schmutzablauf: ja
- Gewindeanschluss Zapfhahn: Innengewinde (metrisch)
- Max. Mediumtemperatur (Dauerbetrieb): 30 °C
Kompatibilität und Zubehör
- Flanschanschluss nach DIN EN 1092-2
- Zusätzlicher Differenzdruckmanometer (einstellbarer Differenzdruck bis max. 2 bar)
- Handauslösung möglich
Installation
Der Filter wird mit einem Flanschanschluss installiert und benötigt einen Abwasseranschluss für die Rückspülung und Absaugung der Siebeinsätze.Anwendung
Der Judo Profimat-Quick Control JPF-QC-ATP ist ideal zur Filtration von feinkörnigen und festen Verunreinigungen im Wasser, die Korrosionen in wasserführenden Rohrleitungen verursachen können und zu Funktionsstörungen an Kontroll- und Regelorganen führen.Weitere Informationen
- Automatische Rückspülung über separaten Steuerkasten
- Elektronische Steuerung mit Funktions- und Störanzeige (Leuchtdiode und Summer)
- Kabel mit Schukostecker
- Potenzialfreier Kontakt zur Fernübertragung der Störmeldung
- Rückspülung nach dem Punkt-Rotations-System für optimalen Keimschutz
- Schlammfang am Filtereingang für grobe Teilchen
