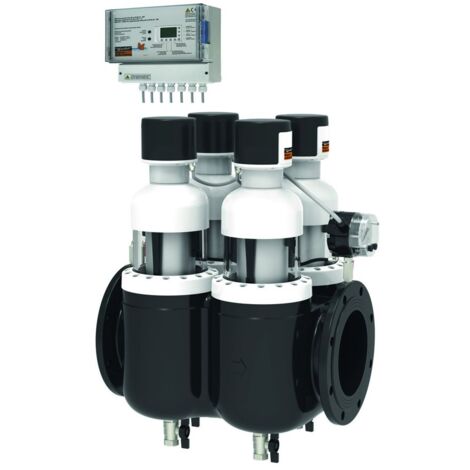

Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter DN 200 100µm potenzialfrei

Judo Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP DN 200, 200m3/h, PN 10, potenzialfrei, 100um

Der JUDO PROFIMAT-QUICK CONTROL Automatik-Rückspül-Schutzfilter JPF-QC-ATP DN 200 ist ein zuverlässiger Schutzfilter für wasserführende Rohrleitungen. Er ist konzipiert, um feinkörnige und feste Verunreinigungen im Wasser zu filtern, die Korrosionen auslösen und Funktionsstörungen an Kontroll- und Regelorganen verursachen können. Mit seiner automatischen, zeit- und differenzdruckgesteuerten Rückspülung sorgt er für eine kontinuierliche Filtration ohne Unterbrechung der Wasserversorgung.

Was zeichnet die automatische Rückspülung aus?

Der JPF-QC-ATP Schutzfilter ermöglicht eine effiziente und ressourcenschonende Reinigung des Filtergewebes. Das hochwirksame Punkt-Rotations-System reinigt den Siebeinsatz und das Schauglas gleichzeitig, ohne die Wasserversorgung zu unterbrechen. Dies vermeidet Abfälle durch Filterkerzen-Wechsel und ist wassersparend durch eine effektive und kurze Rückspülung.

Wie wird der Filter gesteuert und überwacht?

Die Steuerung des JUDO PROFIMAT-QUICK CONTROL erfolgt über einen separaten Steuerkasten. Die Rückspülung wird automatisch zeit- sowie differenzdruckabhängig ausgelöst, wobei ein zusätzliches Differenzdruckmanometer den einstellbaren Differenzdruck von bis zu 2 bar überwacht. Eine Handauslösung ist ebenfalls möglich. Ein Stellmotor und eine elektronische Steuerung mit Funktions- und Störanzeige (Leuchtdiode und Summer) sind integriert. Ein potenzialfreier Kontakt ermöglicht die Fernübertragung von Störmeldungen.

Welche Materialien und Anschlüsse kommen zum Einsatz?

Das Filtergehäuse besteht aus hochwertigem Grauguss PN 10, das innen und außen korrosionsbeständig mit Kunststoff beschichtet ist. Der Flanschanschluss erfolgt nach DIN EN 1092-2. Das Filtergewebe ist aus Edelstahl gefertigt, mit der Werkstoffgüte Edelstahl 316 Ti (1.4571). Am Filtereingang ist ein Schlammfang für grobe Teilchen vorhanden. Die Rückspülung und Absaugung der Siebeinsätze erfolgen hintereinander, wofür ein Abwasseranschluss erforderlich ist. Die Maschenweite beträgt 0,1 mm, wobei auch Sondermaschenweiten von 0,03/0,32 und 0,5 mm lieferbar sind.

Technische Daten

• Nenndurchmesser: DN 200
• Nenndurchfluss: 200 m³/h
• Betriebsdruck max.: 10 bar
• Betriebstemperatur max.: 30 °C
• Druckverlust nach Rückspülung: 0,2 bar
• Spannungsversorgung: 230 V, 50 Hz
• Maschenweite: 0,1 mm
• Baulänge: 600 mm
• Werkstoffgüte Gehäuse: Gusseisen GG 25 (GJL-250)
• Material Filterelement: Edelstahl 316 Ti (1.4571)

Der JUDO PROFIMAT-QUICK CONTROL Automatik-Rückspül-Schutzfilter JPF-QC-ATP DN 200 bietet eine effiziente und wartungsarme Lösung für die Wasserfiltration. Mit einem Nenndurchfluss von 200 m³/h und einer maximalen Betriebstemperatur von 30 °C schützt er Rohrleitungen und Anlagen zuverlässig vor Verunreinigungen. Die automatische Rückspülung und die robuste Bauweise aus Gusseisen GG 25 und Edelstahl 316 Ti tragen zu einer langlebigen und hygienischen Wasserqualität bei.

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: JPF-A DN 125 - 200 - Standard
• Hersteller-Artikelnummer: 8020037
• Oberflächenschutz: beschichtet
• Anschluss: Flansch
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Druckstufe Flansch: PN 10
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 535
• Höhe unter der Leitung: 246
• Automatischer Schmutzablauf: ja
• Filtergefäß Edelstahl: nein
• Gewindeanschluss Zapfhahn: Innengewinde (metrisch)
• Nenndurchmesser: DN 200
