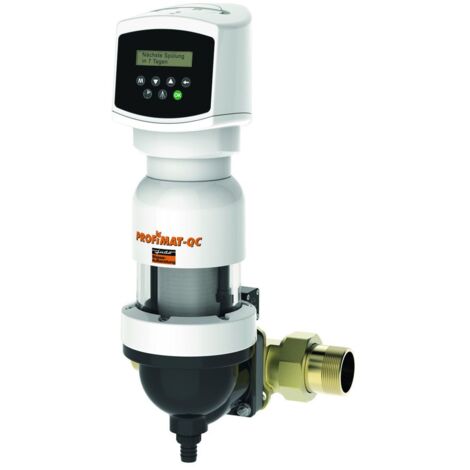

Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter 1 1/2" 320µm

Name: Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter 1 1/2" 320µm
Brand: JUDO
SKU: 8020463
Price: 2712.9 EUR
Availability: InStock

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

Judo Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP 1 1/2", 13m3/h, PN 16, 320um

Der JUDO PROFIMAT-QUICK CONTROL Automatik-Rückspül-Schutzfilter JPF-QC-ATP 1 1/2'' ist eine effektive Lösung zur Filtration von feinkörnigen und festen Verunreinigungen im Wasser. Er schützt wasserführende Rohrleitungen vor Korrosionen und Funktionsstörungen an Kontroll- und Regelorganen. Mit einem Nenndurchfluss von 13 m³/h bei 0,2 bar Differenzdruck und einer Maschenweite von 0,32 mm sorgt das Gerät für eine kontinuierliche Wasserqualität. Die automatische, zeit- und differenzdruckgesteuerte Rückspülung erfolgt ohne Unterbrechung der Wasserversorgung und ist für eine maximale Betriebstemperatur von 30 °C und einen maximalen Betriebsdruck von 16 bar ausgelegt.

Wozu dient der JUDO Profimat-Quick Control Schutzfilter?

Der JUDO PROFIMAT-QUICK CONTROL Automatik-Rückspül-Schutzfilter ist speziell zur Filtration von feinkörnigen und festen Verunreinigungen im Wasser konzipiert. Diese Partikel können als Belüftungselemente Korrosionen in Rohrleitungen auslösen und zu Störungen an Kontroll- und Regelorganen führen. Durch die effektive Filterung wird der Schmutzeintrag reduziert und die Funktion wasserführender Komponenten unterstützt.

Wie funktioniert die automatische Rückspülung?

Die Rückspülung des Schutzfilters erfolgt automatisch und gründlich über eine zeit- und differenzdruckgesteuerte Auslösung. Die Steuerung erfolgt über eine Tastatur und ein LCD-Display, wobei die Intervalle von 4 Stunden bis 50 Tage einstellbar sind. Zusätzlich kann die Rückspülung differenzdruckgesteuert erfolgen, mit einem einstellbaren Differenzdruck bis 0,6 bar. Ein patentiertes Safety-Modul beendet den Rückspülvorgang und schließt das Spülventil bei Stromausfall. Eine Handauslösung ist ebenfalls möglich. Für die Fernauslösung einer Rückspülung und die Übertragung von Meldungen stehen potenzialfreie Ein- und Ausgänge zur Verfügung, wofür ein I/O Kabelset erforderlich ist. Die Siebreinigung erfolgt durch ein hochwirksames Punkt-Rotations-System, das die Hygiene unterstützt und gleichzeitig die Reinigung des Schauglases ohne Unterbrechung der Wasserversorgung ermöglicht. Der automatische Schmutzablauf trägt zur Wartungsfreundlichkeit bei.

Welche Bauweise und Materialien zeichnen den Filter aus?

Das Filtergehäuse des JUDO Profimat-Quick Control besteht aus hochwertigem, kunststoffbeschichtetem Grauguss der Druckstufe PN 16, mit einer Werkstoffgüte von Gusseisen GG 25 (GJL-250). Der Einbau-Drehflansch mit Bajonettanschluss ist aus Messing gefertigt und verfügt über eine Verschraubung nach DIN EN 10226-1. Das Filtergewebe besteht aus Edelstahl 316 Ti (1.4571). Der Schutzfilter kann sowohl waagerecht als auch senkrecht eingebaut werden. Der Anschluss erfolgt über ein Außengewinde konisch (NPT).

Technische Daten

Rohranschluss: 1 1/2 Zoll
Nenndurchfluss bei Dp 0,2 (0,5) bar: 13 (18) m³/h
Betriebsdruck max.: 16 bar
Betriebstemperatur max.: 30 °C
Spannungsversorgung: 230 V, 50 Hz
Maschenweite: 0,32 mm
Baulänge: 252 mm
Werkstoffgüte: Gusseisen GG 25 (GJL-250)
Material Filterelement: Edelstahl 316 Ti (1.4571)
Höhe über der Leitung: 450

Der JUDO PROFIMAT-QUICK CONTROL Automatik-Rückspül-Schutzfilter JPF-QC-ATP 1 1/2'' bietet zuverlässigen Schutz vor Verunreinigungen und trägt zur Langlebigkeit von Rohrleitungen bei. Die automatische Rückspülung mit zeit- und differenzdruckgesteuerter Auslösung sowie das patentierte Safety-Modul unterstreichen die Funktionalität. Mit einem Nenndurchfluss von 13 m³/h und einer Maschenweite von 0,32 mm ist er eine effiziente Lösung für die Wasserfiltration bis 30 °C und 16 bar Betriebsdruck.
