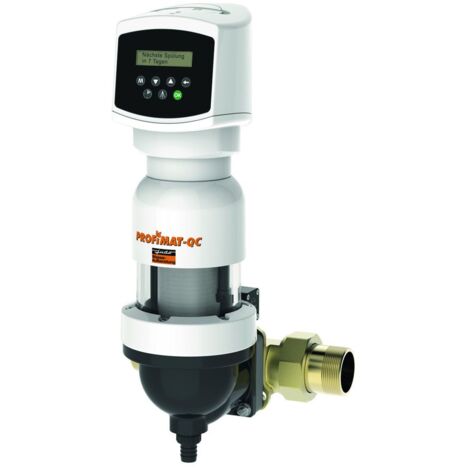

Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter 2" 320µm

Judo Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP 2", 16m3/h, PN 16, 320um

Der JUDO Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP 2'' ist eine fortschrittliche Lösung für den zuverlässigen Schutz vor Schmutzeintrag in wasserführenden Rohrleitungen. Er ist speziell für die Filtration von feinkörnigen und festen Verunreinigungen konzipiert, die Korrosionen auslösen und Funktionsstörungen an Kontroll- und Regelorganen verursachen können. Mit seiner automatischen, zeit- und differenzdruckgesteuerten Rückspülung sorgt dieser Filter für eine kontinuierliche Wasserversorgung und ist für Wasser bis 30 °C geeignet.

Wie schützt der Filter vor Verunreinigungen?

Der JUDO Profimat-Quick Control filtert effektiv feinkörnige und feste Verunreinigungen aus dem Wasser, um Korrosionen und Funktionsstörungen in Rohrleitungen und an Regelorganen vorzubeugen. Das Filtergehäuse besteht aus hochwertigem, kunststoffbeschichtetem Grauguss PN 16, während das Filtergewebe aus robustem Edelstahl gefertigt ist, was eine lange Lebensdauer und hohe Zuverlässigkeit sicherstellt.

Wie funktioniert die automatische Rückspülung?

Die Rückspülung des JUDO JPF-QC-ATP 2'' wird automatisch, zeit- und differenzdruckgesteuert ausgelöst. Die Zeitintervalle können über eine Tastatur und ein LCD-Display flexibel von 4 Stunden bis zu 50 Tagen eingestellt werden. Zusätzlich ermöglicht ein Differenzdruckschalter eine Auslösung bei einem einstellbaren Differenzdruck von bis zu 0,6 bar. Eine manuelle Auslösung ist ebenfalls möglich, ebenso wie die Fernauslösung über einen potenzialfreien Eingang (hierfür ist ein I/O Kabelset erforderlich). Die hochwirksame Siebreinigung erfolgt durch ein einmaliges Punkt-Rotations-System, das eine effektive Reinigung des Filtergewebes und des Schauglases ermöglicht, ohne die Wasserversorgung zu unterbrechen. Ein Abwasseranschluss ist für den Rückspülvorgang erforderlich.

Welche Sicherheitsmerkmale bietet der Schutzfilter?

Für maximale Betriebssicherheit ist der JUDO Profimat-Quick Control mit einem patentierten Safety-Modul ausgestattet. Dieses Modul beendet den Rückspülvorgang und schließt das Spülventil zuverlässig bei einem Stromausfall, wodurch ein sicherer und unterbrechungsfreier Betrieb des Filtersystems ermöglicht wird. Potenzialfreie Ausgänge zur Übertragung von Meldungen sind ebenfalls vorhanden, wofür ein I/O Kabelset benötigt wird.

Welche Vorteile bietet der JUDO Profimat-Quick Control?

Dieser Automatik-Rückspül-Schutzfilter ist ressourcenschonend und kostensparend, da er Abfälle durch den Wechsel von Filterkerzen vermeidet. Die effektive und kurze Rückspülung trägt zudem zur Wassereinsparung bei. Der Filter kann waagerecht oder senkrecht eingebaut werden und verfügt über einen Einbau-Drehflansch mit Bajonettanschluss aus Messing mit Verschraubung, dessen Gewindeanschluss nach DIN EN 10226-1 ausgeführt ist.

Technische Daten

• Rohranschluss: 2 Zoll
• Nenndurchfluss bei Dp 0,2 (0,5) bar: 16 (22) m³/h
• Betriebsdruck max.: 16 bar
• Betriebstemperatur max.: 30 °C
• Maschenweite: 0,32 mm
• Baulänge: 280 mm
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Spannungsversorgung: 230 V, 50 Hz
• Automatischer Schmutzablauf: ja

Der JUDO Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP 2'' ist eine effiziente und zuverlässige Lösung zur Wasserfiltration. Mit einem Rohranschluss von 2 Zoll, einem Nenndurchfluss von 16 (22) m³/h und einer Maschenweite von 0,32 mm schützt er effektiv vor Verunreinigungen. Die automatische Rückspülung, das patentierte Safety-Modul und die unterbrechungsfreie Wasserversorgung während der Reinigung unterstreichen die hohe Funktionalität und den Komfort dieses Filters, der für Betriebstemperaturen bis 30 °C und einen maximalen Betriebsdruck von 16 bar ausgelegt ist.

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: JPF-A 3/4'' - 2'' - Sonder
• Hersteller-Artikelnummer: 8020464
• Oberflächenschutz: beschichtet
• Anschluss: Außengewinde konisch (NPT)
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 450
• Höhe unter der Leitung: 107
• Automatischer Schmutzablauf: ja
• Filtergefäß Edelstahl: nein
• Nenndurchmesser: 2 Zoll (50)
