Allgemeine Beschreibung

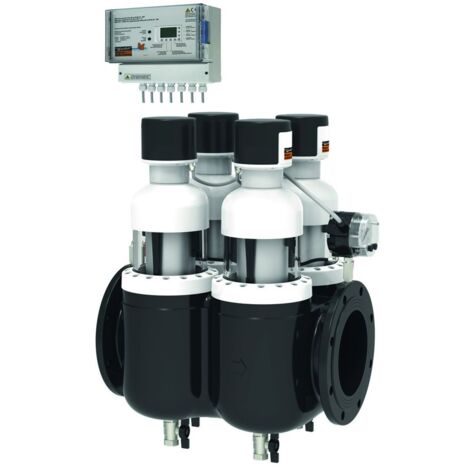

Der Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter DN 125 mit 320µm ist ein zuverlässiger Schutz gegen Schmutzeintrag im Wasser. Er ermöglicht ein automatisches Rückspülen, das zeit- und differenzdruckgesteuert erfolgt, wodurch eine gründliche Reinigung ohne Unterbrechung der Wasserversorgung gewährleistet wird. Dieser Filter ist ressourcenschonend und kostensparend, da er den Wechsel von Filterkerzen vermeidet und durch eine effektive Rückspülung wassersparend arbeitet. Er ist ideal zur Filtration von feinkörnigen und festen Verunreinigungen, die Korrosionen in wasserführenden Rohrleitungen verursachen können.Technische daten
- Rohranschluss: DN 125
- Nenndurchfluss: 100 m³/h
- Betriebsdruck max.: 10 bar
- Betriebstemperatur max.: 30 °C
- Druckverlust nach Rückspülung: 0,2 bar
- Spannungsversorgung: 230 V, 50 Hz
- Maschenweite: 0,32 mm
- Baulänge: 560 mm
- Werkstoffgüte: Gusseisen GG 25 (GJL-250)
- Material Filterelement: Edelstahl 316 Ti (1.4571)
- lichte Höhe: 100 mm
- Höhe über der Leitung: 505 mm
- Höhe unter der Leitung: 197 mm
Kompatibilität und Zubehör
- Flanschanschluss nach DIN EN 1092-2
- Separater Steuerkasten für die Rückspülung
- Zusätzliches Differenzdruckmanometer (einstellbarer Differenzdruck bis max. 2 bar)
Installation
- Einbau in wasserführende Rohrleitungen
- Abwasseranschluss erforderlich für Rückspülung und Absaugung der Siebeinsätze
Anwendung
- Filtration von feinkörnigen und festen Verunreinigungen im Wasser
- Schutz vor Korrosionen in Rohrleitungen
- Automatischer Schmutzablauf
Weitere Informationen
- Automatische Rückspülung mit hochwirksamem Punkt-Rotations-System
- Handauslösung der Rückspülung möglich
- Funktions- und Störanzeige über Leuchtdiode und Summer
- Kabel mit Schukostecker
- Potenzialfreier Kontakt zur Fernübertragung der Störmeldung
