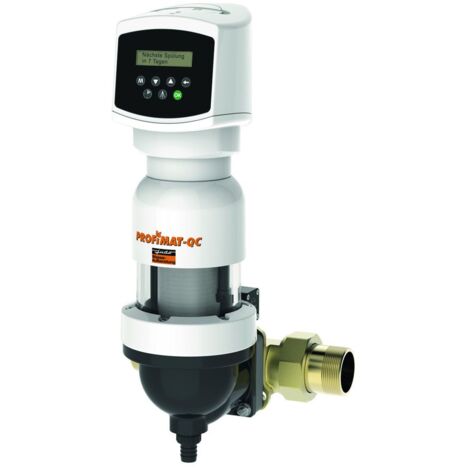

Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter 2" 500µm

Judo Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP 2", 16m3/h, PN 16, 500um

Der JUDO PROFIMAT-QUICK CONTROL Automatik-Rückspül-Schutzfilter JPF-QC-ATP 2" ist ein zuverlässiger Schutzfilter für die Wasserfiltration. Er ist speziell für Wasser bis 30 °C konzipiert und filtert feinkörnige sowie feste Verunreinigungen, die Korrosionen in wasserführenden Rohrleitungen auslösen und Funktionsstörungen an Kontroll- und Regelorganen verursachen können. Das Filtergehäuse besteht aus hochwertigem, kunststoffbeschichtetem Grauguss PN 16 und das Filtergewebe aus Edelstahl 316 Ti.

Welche Schutzfunktion bietet der Automatik-Rückspül-Schutzfilter?

Der JPF-QC-ATP 2" dient dem Schutz vor Schmutzeintrag durch die Filtration von feinkörnigen und festen Verunreinigungen im Wasser. Diese Partikel können als Belüftungselemente Korrosionen in Rohrleitungen verursachen und zu Störungen an Kontroll- und Regelorganen führen. Die Siebreinigung erfolgt durch ein hochwirksames Punkt-Rotations-System, welches einen optimalen Keimschutz bietet und gleichzeitig das Schauglas reinigt.

Wie erfolgt die automatische Rückspülung und Steuerung?

Die Rückspülung wird automatisch, zeit- und differenzdruckgesteuert ausgelöst. Die Steuerung erfolgt über eine Tastatur und ein LCD-Display, wobei die Intervalle von 4 Stunden bis 50 Tage einstellbar sind und der Differenzdruckschalter bis 0,6 bar angepasst werden kann. Ein patentiertes Safety-Modul beendet den Rückspülvorgang und schließt das Spülventil bei Stromausfall. Eine Handauslösung ist ebenfalls möglich. Die Rückspülung erfolgt ohne Unterbrechung der Wasserversorgung, wofür ein Abwasseranschluss erforderlich ist. Dies vermeidet Abfälle durch Filterkerzen-Wechsel und spart Wasser.

Welche Installationsmöglichkeiten und Materialien zeichnen den Schutzfilter aus?

Der JUDO PROFIMAT-QUICK CONTROL Schutzfilter ermöglicht einen waagerechten oder senkrechten Einbau. Er verfügt über einen Einbau-Drehflansch mit Bajonettanschluss aus Messing und Verschraubung. Der Anschluss erfolgt über ein Außengewinde konisch (NPT). Das Filtergehäuse ist aus hochwertigem, kunststoffbeschichtetem Grauguss PN 16 gefertigt, und das Filtergewebe besteht aus Edelstahl 316 Ti (1.4571). Potenzialfreie Eingänge für die Fernauslösung einer Rückspülung und Ausgänge zur Übertragung von Meldungen sind vorhanden; hierfür ist ein I/O Kabelset erforderlich.

Technische Daten

• Rohranschluss: 2 Zoll
• Nenndurchfluss bei Dp 0,2 bar: 16 m³/h
• Nenndurchfluss bei Dp 0,5 bar: 22 m³/h
• Betriebsdruck max.: 16 bar
• Betriebstemperatur max.: 30 °C
• Spannungsversorgung: 230 V, 50 Hz
• Maschenweite: 0,5 mm
• Baulänge: 280 mm
• Werkstoffgüte Gehäuse: Gusseisen GG 25 (GJL-250)
• Material Filterelement: Edelstahl 316 Ti (1.4571)

Der JUDO PROFIMAT-QUICK CONTROL Automatik-Rückspül-Schutzfilter JPF-QC-ATP 2" stellt eine effiziente und wartungsarme Lösung zur Wasserfiltration dar. Mit einem maximalen Betriebsdruck von 16 bar und einer Maschenweite von 0,5 mm schützt er zuverlässig vor Verunreinigungen. Die automatische, zeit- und differenzdruckgesteuerte Rückspülung sowie das patentierte Safety-Modul bei Stromausfall unterstreichen die hohe Funktionalität und Betriebssicherheit dieses Schutzfilters. Der Nenndurchfluss liegt bei 16 m³/h (bei Dp 0,2 bar) bzw. 22 m³/h (bei Dp 0,5 bar) und die Spannungsversorgung beträgt 230 V, 50 Hz.

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: JPF-A 3/4'' - 2'' - Sonder
• Hersteller-Artikelnummer: 8020469
• Oberflächenschutz: beschichtet
• Anschluss: Außengewinde konisch (NPT)
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 450
• Höhe unter der Leitung: 107
• Automatischer Schmutzablauf: ja
• Filtergefäß Edelstahl: nein
• Nenndurchmesser: 2 Zoll (50)
