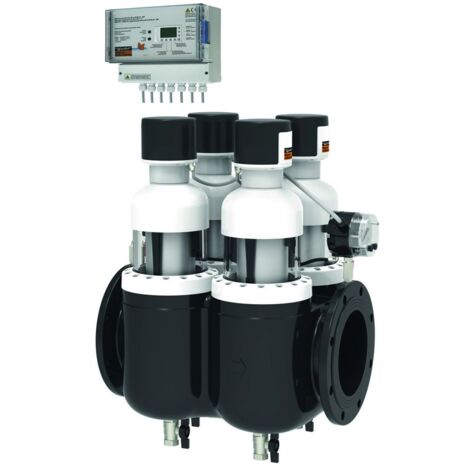

Judo Profimat-Quick Control JPF-QC-ATP Automatik-Rückspül-Schutzfilter DN 125 500µm potenzialfrei

Judo Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP DN 125, 100m3/h, PN 10, potenzialfrei, 500um

Der JUDO Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP DN 125 bietet zuverlässigen Schutz vor Schmutzeintrag in wasserführenden Rohrleitungen. Er ist für die Filtration von feinkörnigen und festen Verunreinigungen in Wasser bis 30 °C konzipiert, die Korrosionen und Funktionsstörungen an Kontroll- und Regelorganen auslösen können. Mit einem Nenndurchfluss von 100 m³/h und einer Maschenweite von 0,5 mm ermöglicht der Filter eine kontinuierliche Wasserversorgung durch seine automatische, zeit- und differenzdruckgesteuerte Rückspülung.

Wie schützt der JPF-QC-ATP vor Verunreinigungen?

Der JUDO Automatik-Rückspül-Schutzfilter JPF-QC-ATP DN 125 filtert feinkörnige und feste Verunreinigungen aus dem Wasser. Diese Partikel können als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen verursachen und zu Funktionsstörungen an Kontroll- und Regelorganen führen. Die hochwirksame Siebreinigung erfolgt durch das einmalige Punkt-Rotations-System, welches zur Reduzierung von Keimen beiträgt und gleichzeitig das Schauglas reinigt. Ein Schlammfang am Filtereingang fängt zudem grobe Teilchen ab.

Wie funktioniert die automatische Rückspülung?

Die Rückspülung des Siebeinsatzes wird automatisch zeit- sowie differenzdruckabhängig ausgelöst. Dies geschieht über einen separaten Steuerkasten und ein zusätzliches Differenzdruckmanometer, dessen Differenzdruck bis maximal 2 bar einstellbar ist. Eine Handauslösung der Rückspülung ist ebenfalls möglich. Der Rückspülvorgang und die Absaugung der Siebeinsätze erfolgen hintereinander, ohne Unterbrechung der Wasserversorgung. Für den Betrieb ist ein Abwasseranschluss erforderlich.

Welche Materialien und Anschlüsse werden verwendet?

Das Filtergehäuse des JUDO Profimat-Quick Control ist aus hochwertigem Grauguss PN 10 gefertigt und innen sowie außen korrosionsbeständig mit Kunststoff beschichtet. Das Filtergewebe besteht aus Edelstahl. Der Flanschanschluss erfolgt nach DIN EN 1092-2, passend für einen Nenndurchmesser von DN 125.

Welche Steuerung und Signalfunktionen bietet der Filter?

Der JPF-QC-ATP ist mit einem Stellmotor und einer elektronischen Steuerung ausgestattet. Diese verfügt über eine Funktions- und Störanzeige, die mittels Leuchtdiode und Summer signalisiert wird. Die Spannungsversorgung erfolgt über ein Kabel mit Schutzkontaktstecker. Ein potenzialfreier Kontakt zur Fernübertragung von Störmeldungen ist ebenfalls vorhanden.

Technische Daten

• Nenndurchmesser: DN 125
• Nenndurchfluss: 100 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Betriebstemperatur: 30 °C
• Druckverlust nach Rückspülung: 0,2 bar
• Spannungsversorgung: 230 V, 50 Hz
• Maschenweite: 0,5 mm
• Baulänge: 560 mm
• Werkstoff Filtergehäuse: Gusseisen GG 25 (GJL-250)
• Material Filterelement: Edelstahl 316 Ti (1.4571)

Der JUDO Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP DN 125 stellt eine effiziente Lösung für die Wasserfiltration dar. Mit einem Nenndurchfluss von 100 m³/h und einer Maschenweite von 0,5 mm schützt er zuverlässig vor Verunreinigungen. Die automatische, differenzdruck- und zeitgesteuerte Rückspülung mit dem Punkt-Rotations-System sorgt für einen wartungsarmen Betrieb und eine kontinuierliche Wasserversorgung, während der potenzialfreie Kontakt die Fernüberwachung erleichtert.

Lieferumfang

• 1x JUDO Profimat-Quick Control Automatik-Rückspül-Schutzfilter JPF-QC-ATP DN 125
• 1x Separater Steuerkasten
• 1x Zusätzliches Differenzdruckmanometer

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: JPF-A DN 125 - 200 - Sonder
• Hersteller-Artikelnummer: 8020052
• Oberflächenschutz: beschichtet
• Anschluss: Flansch
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Druckstufe Flansch: PN 10
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 505
• Höhe unter der Leitung: 197
• Automatischer Schmutzablauf: ja
• Filtergefäß Edelstahl: nein
• Gewindeanschluss Zapfhahn: Innengewinde (metrisch)
• Nenndurchmesser: DN 125
