Allgemeine Beschreibung

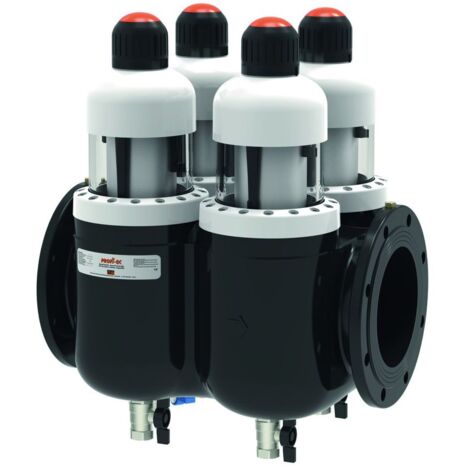

Der Judo Profi-Quick Control Rückspül-Schutzfilter JPF-QC DN 200 ist ein hochwirksames Filtersystem, das speziell für die Filtration von feinkörnigen und festen Verunreinigungen im Wasser entwickelt wurde. Er schützt zuverlässig vor Schmutzeintrag und ermöglicht eine unkomplizierte Rückspülung, die ohne Unterbrechung der Wasserversorgung durchgeführt werden kann. Das innovative Punkt-Rotations-System sorgt für eine effektive Siebreinigung und schont Ressourcen, indem es den Austausch von Filterkerzen vermeidet.Technische daten
- Rohranschluss: DN 200
- Nenndurchfluss: 200 m³/h
- Betriebsdruck max.: 10 bar
- Betriebstemperatur max.: 30 °C
- Druckverlust nach Rückspülung: 0,2 bar
- Maschenweite: 0,1 mm
- Baulänge: 600 mm
- Material des Filterelements: Edelstahl 316 Ti (1.4571)
- Werkstoffgüte: Gusseisen GG 25 (GJL-250)
- Höhe über der Leitung: 485 mm
- Höhe unter der Leitung: 246 mm
- Min. lichte Höhe: 100 mm
Kompatibilität und Zubehör
- Flanschanschluss nach DIN EN 1092-2
- Manometeranschluss (2 x 1/4'')
Installation
Die Installation des Judo Profi-Quick Control Rückspül-Schutzfilters erfolgt über den Flanschanschluss, der nach DIN EN 1092-2 ausgeführt ist. Achten Sie darauf, dass der Filter in einer geeigneten Position montiert wird, um eine optimale Funktionalität zu gewährleisten.Anwendung
Der Rückspül-Schutzfilter ist ideal für die Verwendung in wasserführenden Rohrleitungen, um Korrosionen und Funktionsstörungen an Kontroll- und Regelorganen zu vermeiden. Er eignet sich besonders für die Filtration von Trinkwasser.Weitere Informationen
- Automatischer Schmutzablauf: nein
- Filtergefäß Edelstahl: nein
- Gewindeanschluss Zapfhahn: Innengewinde (metrisch)
- Modell: JPF-QC DN 200
- Auch mit Sondermaschenweiten 0,03/0,32 und 0,5 mm lieferbar
