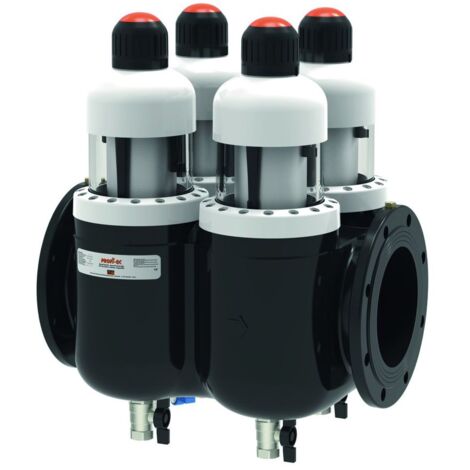

Judo Profi-Quick Control Rückspül-Schutzfilter JPF-QC DN 150 100µm nach DIN EN 13443-1 und DIN 19628, für Wasser bis 30 Grad C

Judo Profi-Quick Control Rückspül-Schutzfilter JPF-QC DN 150, 150m3/h, PN 10, 100um

Der JUDO Profi-Quick Control Rückspül-Schutzfilter JPF-QC DN 150 ist ein zuverlässiger Schutzfilter für wasserführende Rohrleitungen. Er dient der Filtration von feinkörnigen und festen Verunreinigungen im Wasser, die Korrosionen auslösen oder Funktionsstörungen an Kontroll- und Regelorganen verursachen können. Die Rückspülung erfolgt unkompliziert und ohne Unterbrechung der Wasserversorgung, was den Filter ressourcenschonend und kostensparend macht.

Wofür wird der JUDO Profi-Quick Control Rückspül-Schutzfilter eingesetzt?

Der JUDO Profi-Quick Control Rückspül-Schutzfilter JPF-QC DN 150 ist nach DIN EN 13443-1 und DIN 19628 ausgelegt und für Wasser bis 30 °C geeignet. Seine Hauptaufgabe ist die Filtration von feinkörnigen und festen Verunreinigungen im Wasser. Diese Partikel können als Belüftungselemente Korrosionen in Rohrleitungen fördern und zu Funktionsstörungen an Kontroll- und Regelorganen führen. Der Filter schützt somit die gesamte Wasserinstallation und angeschlossene Geräte vor Schäden und Funktionsausfällen.

Wie funktioniert die effiziente Rückspülung des Filters?

Die Rückspülung des Siebeinsatzes erfolgt über ein großes Handrad und basiert auf dem hochwirksamen Punkt-Rotations-System. Dieses System ermöglicht eine gründliche Siebreinigung und die gleichzeitige Reinigung des Schauglases, ohne dass die Wasserversorgung unterbrochen werden muss. Ein Schlammfang am Filtereingang fängt grobe Teilchen effektiv ab. Die Rückspülung und Absaugung der Siebeinsätze erfolgen hintereinander, was eine effektive und kurze Reinigung sicherstellt. Diese Technologie ist ressourcenschonend und kostensparend, da sie Abfälle durch Filterkerzen-Wechsel vermeidet und durch die effektive und kurze Rückspülung Wasser spart.

Welche Materialien und Bauweise zeichnen den Filter aus?

Das Filtergehäuse des JUDO Profi-Quick Control Rückspül-Schutzfilters besteht aus hochwertigem Grauguss PN 10 (Werkstoffgüte: Gusseisen GG 25 (GJL-250)) und ist innen sowie außen korrosionsbeständig mit Kunststoff beschichtet. Der Flanschanschluss entspricht DIN EN 1092-2 und sorgt für eine sichere Installation. Das Filtergewebe ist aus robustem Edelstahl (Material Filterelement: Edelstahl 316 Ti (1.4571)) gefertigt, was eine lange Lebensdauer und hohe Beständigkeit gegen Verunreinigungen sicherstellt. Zur Messmöglichkeit ist ein Manometeranschluss (2 x 1/4'') vorgesehen.

Technische Daten

• Nenndurchmesser: DN 150
• Nenndurchfluss: 150 m³/h (für Trinkwasser bei sauberem Filter)
• Betriebsdruck max.: 10 bar
• Betriebstemperatur max.: 30 °C
• Druckverlust nach Rückspülung: 0,2 bar
• Maschenweite: 0,1 mm
• Baulänge: 560 mm
• Werkstoffgüte Gehäuse: Gusseisen GG 25 (GJL-250)
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Oberflächenschutz: beschichtet
• Anschluss: Flansch

Der JUDO Profi-Quick Control Rückspül-Schutzfilter JPF-QC DN 150 bietet eine effektive Lösung zur Filtration von feinkörnigen und festen Verunreinigungen im Wasser. Mit einem maximalen Betriebsdruck von 10 bar, einem Nenndurchfluss von 150 m³/h und einer Maschenweite von 0,1 mm schützt er zuverlässig vor Korrosionen und Funktionsstörungen. Die einfache Rückspülfunktion ohne Unterbrechung der Wasserversorgung und die robuste Bauweise aus Grauguss und Edelstahl machen ihn zu einer wartungsarmen und effizienten Wahl für die Wasseraufbereitung.

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: JPF DN 125 - 200 - Standard
• Hersteller-Artikelnummer: 8010036
• Oberflächenschutz: beschichtet
• Anschluss: Flansch
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Druckstufe Flansch: PN 10
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 469
• Höhe unter der Leitung: 215
• Automatischer Schmutzablauf: nein
• Filtergefäß Edelstahl: nein
• Gewindeanschluss Zapfhahn: Innengewinde (metrisch)
• Nenndurchmesser: DN 150
