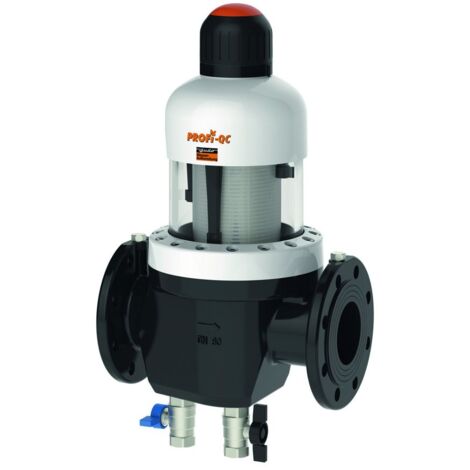

Judo Profi-Quick Control Rückspül-Schutzfilter JPF-QC DN 100 320µm, für Wasser bis 30 Grad C

Judo Profi-Quick Control Rückspül-Schutzfilter JPF-QC DN 100, 60m3/h, PN 10, 320um

Der JUDO Profi-Quick Control Rückspül-Schutzfilter JPF-QC DN 100 ist eine zuverlässige Lösung für den Schutz von Wasseranlagen vor Schmutzeintrag. Er ist für Wasser bis 30 °C ausgelegt und filtert feinkörnige sowie feste Verunreinigungen, die Korrosionen in Rohrleitungen verursachen oder Funktionsstörungen an Kontroll- und Regelorganen hervorrufen können. Das System ermöglicht eine unkomplizierte und hochwirksame Rückspülung ohne Unterbrechung der Wasserversorgung.

Warum ist der JPF-QC DN 100 Schutzfilter essenziell für Ihre Wasserinstallation?

Der JPF-QC DN 100 dient der Filtration von feinkörnigen und festen Verunreinigungen im Wasser. Diese Partikel können als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen fördern und zu Funktionsstörungen an Kontroll- und Regelorganen führen. Durch den Einsatz dieses Filters wird die Wasserqualität in Rohrleitungen und nachgeschalteten Komponenten effektiv geschützt. Ein Schlammfang am Filtereingang fängt zudem grobe Teilchen ab.

Wie funktioniert die effiziente Rückspülung des JPF-QC DN 100?

Die Rückspülung des Siebeinsatzes erfolgt unkompliziert über ein großes Handrad. Das hochwirksame Punkt-Rotations-System reinigt das Filtergewebe und gleichzeitig das Schauglas. Ein wesentlicher Vorteil ist die Möglichkeit der Rückspülung ohne Unterbrechung der Wasserversorgung, was den Betriebskomfort erhöht. Dieses ressourcenschonende Verfahren vermeidet Abfälle durch Filterkerzen-Wechsel und ist wassersparend durch eine effektive und kurze Rückspülung.

Welche technischen Merkmale zeichnen den JUDO Schutzfilter aus?

Das Filtergehäuse des JUDO Profi-Quick Control Rückspül-Schutzfilters besteht aus hochwertigem Grauguss GG 25 (GJL-250) und ist für eine Druckstufe von PN 10 ausgelegt. Für dauerhaften Korrosionsschutz ist das Gehäuse innen und außen mit Kunststoff beschichtet. Der Anschluss erfolgt über einen Flansch nach DIN EN 1092-2, ebenfalls mit einer Druckstufe von PN 10. Das Filtergewebe ist aus Edelstahl 316 Ti (1.4571) gefertigt. Zwei Manometeranschlüsse mit 1/4'' sind ebenfalls vorhanden.

Technische Daten

• Nenndurchmesser: DN 100
• Nenndurchfluss bei Dp 0,2 (0,5) bar: 60 (78) m3/h
• Maschenweite: 0,32 mm
• Betriebsdruck max.: 10 bar
• Betriebstemperatur max.: 30 °C
• Druckstufe Artikel: PN 10
• Druckstufe Flansch: PN 10
• Anschluss: Flansch
• Baulänge: 320 mm
• Werkstoff Filterelement: Edelstahl 316 Ti (1.4571)
• Werkstoffgüte Gehäuse: Gusseisen GG 25 (GJL-250)
• Höhe über der Leitung: 426
• Höhe unter der Leitung: 182

Der JUDO Profi-Quick Control Rückspül-Schutzfilter JPF-QC DN 100 bietet eine effektive Lösung zur Wasserfiltration und zum Schutz von Rohrleitungssystemen. Mit seinem Nenndurchmesser von DN 100, einer Druckstufe von PN 10 und einer Maschenweite von 0,32 mm ist er für anspruchsvolle Anwendungen geeignet. Die einfache Rückspülung ohne Unterbrechung der Wasserversorgung und die Eignung für Wasser bis 30 °C unterstreichen die Funktionalität und den ressourcenschonenden Betrieb dieses Filters. Der Nenndurchfluss beträgt 60 (78) m3/h bei Dp 0,2 (0,5) bar.

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: JPF DN 65-100 - Sonder
• Hersteller-Artikelnummer: 8010040
• Oberflächenschutz: beschichtet
• Anschluss: Flansch
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Druckstufe Flansch: PN 10
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 426
• Höhe unter der Leitung: 182
• Automatischer Schmutzablauf: nein
• Filtergefäß Edelstahl: nein
• Gewindeanschluss Zapfhahn: Innengewinde (metrisch)
• Nenndurchmesser: DN 100
