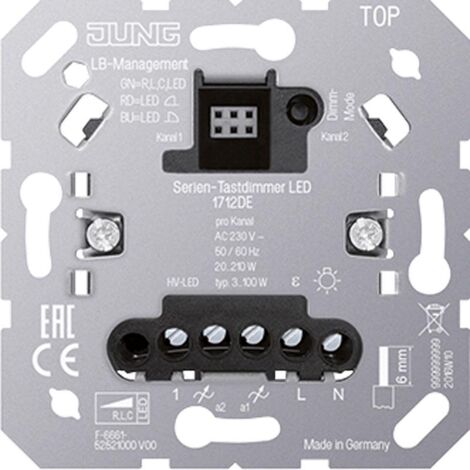

Jung Serien-Tastdimmer Universal LED 1712DE, Unterputz, Basiselement

Jung Serien-Tastdimmer Universal LED 1712DE, Unterputz, Basiselement

Der Serien-Tastdimmer Universal LED dient als Unterputz-Basiselement zum Schalten und Dimmen von zwei unabhängigen Leuchtengruppen. Das Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip und lässt sich flexibel mit verschiedenen Aufsätzen aus den Systemen JUNG HOME, LB-Management oder KNX RF kombinieren.

Vielseitige Dimmfunktionen

Das Modul ermöglicht eine unsymmetrische Lastverteilung und erkennt das passende Dimmprinzip automatisch oder manuell. Der aktuelle Status wird über eine LED angezeigt. Ein lampenschonender Softstart sowie die dauerhafte Speicherung von Einschalt-, Minimal- und Maximalhelligkeit erhöhen den Bedienkomfort. Der Betrieb ist ohne Neutralleiter möglich, was die Installation in Unterputzdosen nach DIN 49073 vereinfacht.

Schutz und Sicherheit

Für einen zuverlässigen Betrieb ist das Gerät mit einem elektronischen Kurzschlussschutz ausgestattet, der bei Fehlern spätestens nach 7 Sekunden abschaltet. Ein integrierter Übertemperaturschutz verhindert Schäden durch Überlastung. Die Kompatibilität mit Tastern, Bewegungsmeldern, Präsenzmeldern und Zeitschaltern erweitert die Einsatzmöglichkeiten in der Elektroinstallation.

Die Steuerung der Beleuchtung erfolgt effizient über das universelle Lastmanagement. Mit einer Leistungsaufnahme von 4 W und der Option zur Leistungserweiterung durch externe Zusätze bietet das System eine robuste Lösung für unterschiedliche Leuchtentypen. Die Kombination aus Lichtwertspeicher und der Unterstützung für diverse Aufsätze macht diesen Seriendimmer zu einer flexiblen Komponente für die professionelle Lichtregelung.

Technische Daten

• Nennspannung: 230 V
• Netzfrequenz: 50/60 Hz
• Anschlussleistung pro Ausgang (RLC): 20-210 W
• Anschlussleistung pro Ausgang (LED): 3-50 W/VA
• Montageart: Unterputz
• Leistungsaufnahme: 4 W
• Umgebungstemperatur: −5 bis +45 °C
• Min. Tiefe der Gerätedose: 38 mm
• Anschlussart: Schraubklemmen

Produktspezifikation

• Aderquerschnitt: 0,5
• Anschluss: Schraubklemmen
• Anschlussart: Schraubklemme
• Anzahl der Einheiten: 1
• App-Steuerung über Bluetooth: nein
• Bedienungsart: Drucktaster
• Befestigungsart: Krallen-/Schraubbefestigung
• Dimmung Phasenabschnitt: ja
• Dimmung Phasenanschnitt: ja
• Frequenz: 50
• Gerätebreite: 71
• Gerätehöhe: 71
• Gesamtlänge Lastleitung: max. 100
• Gesamtlänge Nebenstellenleitung: max. 100
• Halogenfrei: ja
• IFTTT-Unterstützung verfügbar: nein
• Kompatibel mit Amazon Alexa: nein
• Kompatibel mit Apple HomeKit: nein
• Kompatibel mit Google Assistant: nein
• Lastart: universal
• Leistungsaufnahme: 4
• Leistungszusätze: siehe Anleitung Leistungszusatz
• Lichtwertspeicher: ja
• Min. Helligkeit steuerbar: ja
• Min. Tiefe der Gerätedose: 38
• Montageart: Unterputz
• Nebenstelleneingang: ja
• Nennspannung: 230
• Netzfrequenz: 50/60
• Seriendimmer: ja
• Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5
• Umgebungstemperatur: −5 ... +45
• Verlustleistung: ca. 4
• Verwendbar mit Bewegungsmelder: ja
• Verwendbar mit Funktaste: ja
• Verwendbar mit IR-Taste: nein
• Verwendbar mit Präsenzmelder: ja
• Verwendbar mit Taste: ja
• Verwendbar mit Zeitschalter/Timer: ja
• Zusammenstellung: Basiselement
