Allgemeine Beschreibung

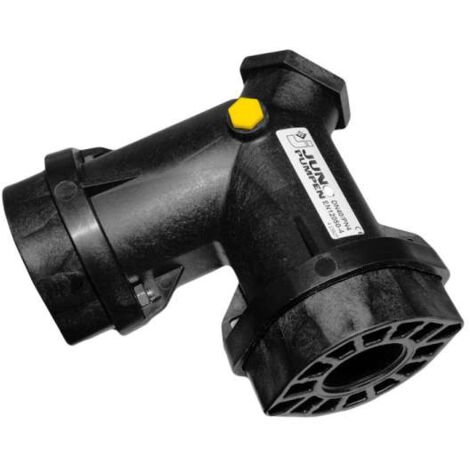

Die Jung Pumpen Doppelrückschlagklappe Dr40 ist ein mechanisches Zubehörteil, das speziell für die Montage von Doppelpumpstationen konzipiert wurde. Dieses Kombinationsstück vereint Rückschlagklappen und ein Hosenstück, um eine zuverlässige Funktion in Abwasseranlagen sicherzustellen. Die Klappe ist Bauart geprüft nach DIN EN 12050 und verfügt über Anschlüsse mit G 1 1/2 Zoll Innengewinde (DN 40).Technische daten
- Anschlüsse: G 1 1/2" Innengewinde (DN 40)
- Material: GFK, Edelstahl A2-70
- Höhe: 200 mm
- Breite: 280 mm
- Tiefe: 110 mm
- Besonderheit: Zentrale Entleerungsschraube
- Prüfung: Bauart geprüft nach DIN EN 12050
Kompatibilität und Zubehör
Die Doppelrückschlagklappe ist passend für folgende Modelle:
- U3K + U3K Spez.
- U5K
- U6KE
- U6KD
- US 62E + 102E + 73E + 103E
- US 62D + 102D + 73D + 103D
- US 73ExW
- US 73 ExD
- US 103 ExW
- US 103 ExD
- US 152E + 153E
- US 152D + 153D
Installation
Die Anschlussseite für Pumpen ist in einer 45° Stellung ausgeführt, was eine flexible Integration in gängige Rohrleitungssysteme ermöglicht.
Anwendung
Die Doppelrückschlagklappe dient als zentrales Kombinationsstück für Doppelpumpstationen und verhindert effektiv den Rückfluss von Medien, um eine optimale Funktion der Pumpenanlage zu gewährleisten.
