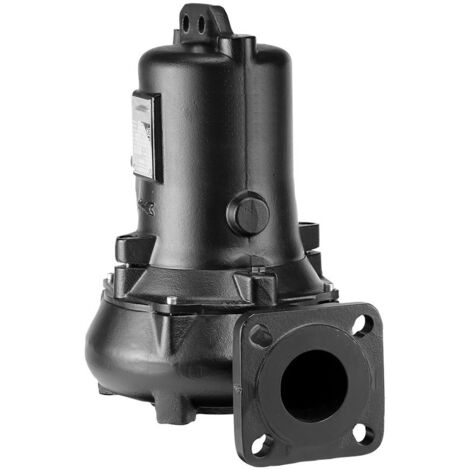

Jung Pumpen Multifree-Pumpe 25/2 AW1 400V mit Freistromrad

Jung Pumpen Multifree-Pumpe 25/2 AW1 400V mit Freistromrad

Die Jung Pumpen Multifree-Pumpe 25/2 AW1 400V mit Freistromrad ist eine vertikal einstufige Tauchmotorpumpe, die für die zuverlässige Förderung von Abwasser in kommunalen und industriellen Pumpwerken sowie Regenrückhaltebecken entwickelt wurde. Sie zeichnet sich durch hohe Betriebssicherheit aus und ist speziell für Medien mit abrasiven Bestandteilen geeignet. Mit einem maximalen Volumenstrom von 68 m³/h und einer Förderhöhe von bis zu 18 Metern bietet diese Pumpe eine leistungsstarke Lösung für anspruchsvolle Anwendungen.

Für welche Einsatzbereiche ist die Multifree-Pumpe geeignet?

Die Jung Pumpen Multifree-Pumpe 25/2 AW1 ist eine vertikal einstufige Tauchmotorpumpe mit horizontalem Druckabgang. Sie wurde speziell für die Förderung von Abwasser mit abrasiven Bestandteilen entwickelt und ist nach DIN EN 12050 bauartgeprüft. Ihre Einsatzgebiete umfassen kommunale und industrielle Pumpwerke, Regenrückhaltebecken sowie den Katastrophenschutz. Die Pumpe ist nicht explosionsgeschützt und somit nicht für den Einsatz in explosionsgefährdeten Bereichen vorgesehen.

Wie ist die Konstruktion und das Dichtungssystem der Pumpe beschaffen?

Die Multifree-Pumpe ist mit einem robusten Gusseisengehäuse ausgestattet. Das Pumpengehäuse besteht aus Gusseisen GG 25 (GJL-250) und das Motorgehäuse aus Gusseisen EN-GJL-200 (GG 20). Das Freistromrad aus Gusseisen ermöglicht einen freien Durchgang von 65 mm, was den Transport von Feststoffen im Medium erleichtert. Für eine hohe Betriebssicherheit sorgt eine trockenlaufsichere, mediumseitige Siliciumkarbid-Gleitringdichtung. Motorseitig ist ein zweifacher Radialwellendichtring mit Ölkammer und der Möglichkeit zur Dichtungskontrolle vorhanden. Die Leitungseinführung ist längswasserdicht vergossen und verfügt über eine steckbare Kabelverbindung.

Welche Leistungsdaten und elektrischen Spezifikationen bietet die Pumpe?

Die Pumpe wird mit einer Bemessungsspannung von 360 - 440 V bei einer Frequenz von 50 Hz betrieben und weist einen Nennstrom von 4,9 A auf. Die aufgenommene Motorleistung (P1) beträgt 2,9 kW, während die Motorausgangsleistung (P2) bei 2,3 kW liegt. Die Drehzahl der Pumpe beträgt 2835 1/min. Sie ist für einen maximalen Volumenstrom von 68 m³/h und eine maximale Förderhöhe von 18 m ausgelegt. Die Isolationsklasse des Motors ist F, und die Schutzart IP68 ermöglicht den Schutz gegen Eindringen von Wasser. Die Funktion der Wicklungsthermostate muss durch eine passende Steuerung sichergestellt werden. Zusätzlich ist ein Überstromauslöser oder Motorschutzschalter erforderlich.

Technische Daten

• Maximaler Volumenstrom: 68 m³/h
• Maximale Förderhöhe: 18 m
• Nennstrom: 4,9 A
• Motorausgangsleistung (P2): 2,3 kW
• Drehzahl: 2835 1/min
• Gewicht: 43 kg
• Schutzart: IP68
• Freier Durchgang: 65 mm
• Nenndurchmesser, Anschluss Auslassseite: DN 65
• Bemessungsspannung: 360 - 440 V

Die Jung Pumpen Multifree-Pumpe 25/2 AW1 400V mit Freistromrad stellt eine leistungsstarke und robuste Lösung für die Abwasserförderung in anspruchsvollen Umgebungen dar. Ihre Gusseisenkonstruktion, die hohe Schutzart IP68 und die Fähigkeit, Medien mit bis zu 65 mm Partikelgröße zu fördern, sichern einen dauerhaften und effizienten Betrieb. Mit einer Motorausgangsleistung von 2,3 kW und einem maximalen Volumenstrom von 68 m³/h ist diese Pumpe für vielfältige Anwendungen in der Abwassertechnik geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Freistrompumpen
• Hersteller-Produktgruppe: MULTIFREE - DIREKT
• Hersteller-Artikelnummer: JP09149
• Nennstrom: 4,9
• Gewicht: 43
• Anzahl der Phasen: 3
• Eintauchtiefe: 10
• Kabellänge: 10
• Max. Volumenstrom: 68
• Max. Förderhöhe: 18
• Flanschform: rund
• Drehzahl: 2835
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Kabel
• Bemessungsspannung: 360 - 440
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: Gusseisen
• Werkstoffgüte des Motorgehäuses: Gusseisen EN-GJL-200 (GG 20)
• Aufgenommene Motorleistung (P1) pro Motor: 2,9
• Motorausgangsleistung (P2): 2,3
• Volumenstrom (BEP): 26,6
• Förderhöhe bei Volumenstrom (BEP): 105
• Anschlussstandard Auslassseite: EN 1092-1
• Nennbetriebsart: S1
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 260
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 1,8
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 405
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 65
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Werkstoffgüte Gebläserad/Laufrad: Gusseisen GG 25 (GJL-250)
• Nenndurchmesser, Anschluss Auslassseite: DN 65
• Anschluss Auslassseite: Flansch
• Druckstufe Flanschanschluss Auslassseite: PN 10
