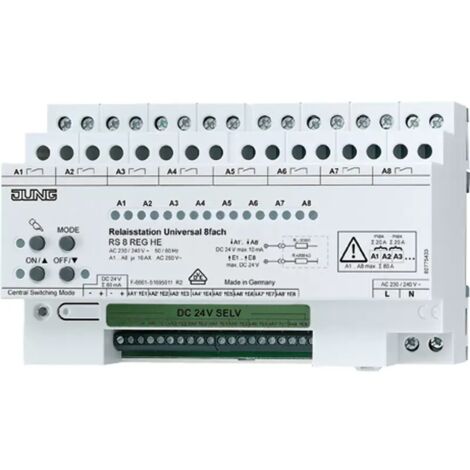

Jung Relaisstation 8-fach Universal RS 8 REGHE

Eigenschaften • REG-Gehäuse 8TE mit elektronischer Handbetätigung und LED-Statusanzeige 8Schließer Bestimmungsgemäßer Gebrauch Schalten von Beleuchtung Schalten von einphasigen Lüftermotoren Schalten elektrisch betriebener Jalousien, Rollläden, Markisen und ähnlicher Behänge Montage auf Hutschiene in Unterverteiler Bedienung mittels Sensormodulen, Tastsensor-Modulen oder unbeleuchteten Installationstastern Produkteigenschaften Vor-Ort-Bedienung: mit Hilfe des Tastenfeldes kann die Relaisstation bedient werden, ohne dass Bedienstellen angeschlossen sind\n• Ansteuerung von Rückmelde-LEDs an den Bedienstellen\n• Dafür verfügt die Relaisstation über Ansteuerausgänge A1¿ • A8¿\n• Schalterbetrieb Tastbetrieb Jalousiebetrieb mit Lamellenverstellung Mischbetrieb Schalten, Tasten und Jalousie ist möglich\n• Zentralfunktion Zentral EIN, Zentral AUS: Gemeinsames Ein- oder Ausschalten der Lastausgänge\n• Parallelschalten von zwei Relaisststationen möglich\n• Nennspannung: AC 230/240 V~, 50/60 Hz\n• Verlustleistung: 12,5 W\n• Standby-Leistung: 0,5 W\n• Länge Steuerleitung: max. 100 m\n• Anzahl Bedienstellen Sensormodul (Art.-Nr.: SM1608): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen)\n• Tastsensor-Module 24 V AC/DC (Schließer): abhängig vom Tastsensor-Modul, Stromaufnahme beachten\n• Tastsensor-Modul (Art.-Nr.: 4008TSM): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen)\n• Bedienstellen Spannung: DC24VSELV\n• Strombelastbarkeit: S 80 mA\n• Schalteingänge E1 • E8 Widerstand Ri: 200 kO\n• Steuerspannung: DC 24 V SELV\n• Ansteuerausgänge A1¿ • A8¿Widerstand Ra: 330 O\n• Steuerspannung: DC24VSELV\n• Strombelastbarkeit: 10 mA\n• Anschluss Netz und Lastausgänge Anschlussart: Schraubklemmen eindrähtig: 1 x 1,5.4 mm2 feindrähtig ohne Aderendhülse: 1 x 0,75.4 mm2 feindrähtig mit Aderendhülse: 1 x 0,5.2,5 mm2\n• Anschluss Schalteingänge / Ansteuerausgänge / Bedienstellen Anschlussart: Schraubklemmen eindrähtig: 1,5 mm²feindrähtig ohne Aderendhülse: 1 mm²feindrähtig mit Aderendhülse: 0,75 mm²\n• Lastausgänge A1 • A8 Kontaktart: potentialfreie Schließer (µ-Kontakt)\n• Schaltvermögen pro Lastausgang: AC250V~/ 16AX\n• Schaltstrom Lastausgänge: S 80 A\n• Schaltstrom benachbarte Lastausgänge: S 20 A\n• Lasten pro Ausgang Ohmsche Last: 3000 W\n• Kapazitive Last: 16A / max.140µF\n• Jalousie-/Lüftermotoren: 1380 VA\n• Einschaltstrom: max.800A (200µs)max.165A (20ms)\n• Lampenlasten Glühlampen: 3000 W\n• HV-Halogenlampen: 2500 W\n• NV-Halogenlampen mit elektronischen Trafos: 1500 W\n• induktiven Trafos: 1200 VA\n• Leuchtstofflampen unkompensiert: 1000 W\n• parallelkompensiert: 1160W / 140µF\n• Duo-Schaltung: 2300W / 140µF\n• EVG: typabhängig\n• Mindestlast: AC12V, 100mA\n• Umgebungstemperatur: -5 • +45°C\n• Lagertemperatur: -25 • +70°C\n• Einbaubreite: 144 mm (8 TE)\n• Verriegelungszeit Laufrichtungswechsel: 1 s\n• Einschaltdauer Jalousiebetrieb: 2 min
Technische Daten:

• Funktion: teilelektronisch
• Montageart: DIN-Schiene
• Breite in Teilungseinheiten: 8
• Anzahl der Kontakte als Schließer: 8
• Steuerspannung 1: 24 V
• Steuerspannungsart 1: DC
• Steuerspannung 2: 24 V
• Steuerspannungsart 2: DC
• Bemessungsstrom: 16 A
• Versorgungsspannung: 230..240 V
• Spannungsart der Versorgungsspannung: AC
• Max. Glühlampenlast: 3000 W
• Max. Leuchtstofflampenlast: 1000 VA
• Max. Leuchtstofflampenlast (Duo-Schaltung): 2300 VA
• Max. Leuchtstofflampenlast (parallel kompensiert): 1160 VA
• Max. Schaltstrom (cos phi: 0,6)=16 A
