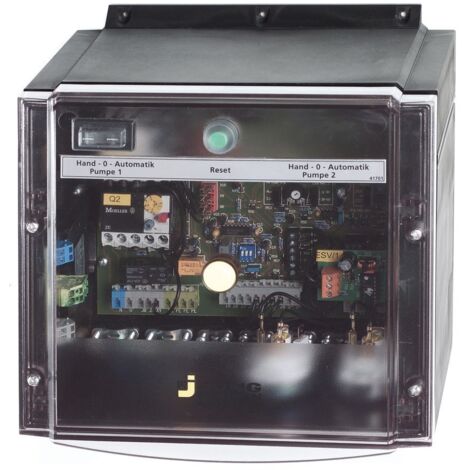

Jung Pumpen Basiclogo Steuerung AD 25 X

Jung Pumpen Basiclogo Steuerung AD 25 X

Die Jung Pumpen Basiclogo Steuerung AD 25 X ist eine bewährte Platinensteuerung, die für die zuverlässige und individuelle Steuerung von Pumpen konzipiert wurde. Sie ermöglicht das niveauabhängige Ein- und Ausschalten von direkt startenden Drehstrom-Tauchmotorpumpen und ist, bei Installation eines separaten Trockenlaufschutzes, auch für explosionsgeschützte Pumpen geeignet. Besonders in der Druckentwässerung sorgt die Steuerung mit zwei voneinander unabhängig arbeitenden Niveaukontaktgebern für hohe Betriebssicherheit, geringen Wartungsaufwand und reduzierte Kosten, beispielsweise bei Schneidradpumpen der MultiCut-Serie.

Wie funktioniert die BasicLogo Steuerung AD 25 X?

Die Steuerung ist anschlussfertig verdrahtet und optional erweiterbar. Sie überwacht Motortemperatur und Laufzeit gemäß ATEX-Anforderungen. Ein Hand-0-Automatik Wahlschalter sowie ein Resettaster für Störmeldungen sind integriert, um den Betrieb flexibel zu gestalten und eine einfache Fehlerbehebung zu ermöglichen.

Welche Schutz- und Überwachungsfunktionen sind integriert?

Zum Schutz der Pumpe sind ein Motorschütz für 4,0 kW / 400 V, ein Überstromrelais von 2,4-4,0 A und Steuersicherungen von 2 A vorhanden. Leuchtanzeigen informieren über den Betrieb der Pumpe, Motor-Überstrom, Motor-Übertemperatur, überschrittene Motor-Laufzeit, Hochwasser, Wassermangel und ein falsches Drehfeld. Ein Wechselstromabgang von 230V / 2 A ist ebenfalls integriert.

Welche Alarmfunktionen bietet die Steuerung?

Eine netzabhängige Alarmanlage ist Teil der Steuerung. Sie verfügt über einen potentialfreien Sammelstörmeldekontakt, der beispielsweise zum Anschluss einer 230 V Blitz- oder Warnleuchte genutzt werden kann. Ein weiterer potentialfreier Sammelstörmeldekontakt dient der Störungsfernmeldung mit einer Belastbarkeit von maximal 5 A bei 250 V AC. Ein elektronischer Summer mit Quittierfunktion ist ebenfalls vorhanden. Für einen netzunabhängigen Betrieb der Alarmanlage ist eine Akku-Ladeschaltung für einen optionalen Akku integriert.

Wie ist die Steuerung ausgelegt?

Das Gehäuse der Steuerung ist mit einer Klarsichttür ausgeführt und entspricht der Schutzart IP 44. Die Abmessungen betragen 275 x 250 x 155 mm (HxBxT). Die Betriebsspannung liegt bei 3/N/PEx230/400 V, 50 Hz.

Technische Daten

• Betriebsspannung: 3/N/PEx230/400 V, 50 Hz
• Motorschütz: 4,0 kW / 400 V
• Überstromrelais: 2,4-4,0 A
• Steuersicherungen: 2 A
• Wechselstromabgang: 230V / 2 A
• Gehäuseabmessungen (HxBxT): 275 x 250 x 155 mm
• Schutzart Gehäuse: IP 44
• Störungsfernmeldung: max. 5 A, 250 V AC

Die Jung Pumpen Basiclogo Steuerung AD 25 X bietet eine umfassende und flexible Lösung für die niveauabhängige Steuerung und Überwachung von direkt startenden Drehstrom-Tauchmotorpumpen. Mit einem Motorschütz für 4,0 kW und einer Betriebsspannung von 3/N/PEx230/400 V, 50 Hz stellt sie eine hohe Betriebssicherheit und einen effizienten Pumpenbetrieb sicher, insbesondere in der Druckentwässerung.

Produktspezifikation

• Hersteller-Warengruppe: Steuerungen
• Hersteller-Produktgruppe: BASICLOGO AD - DIREKT-START
• Hersteller-Artikelnummer: JP09683
