Jung Pumpen Basiclogo Steuerung BD 25 X

Jung Pumpen Basiclogo Steuerung BD 25 X

Die Jung Pumpen Basiclogo Steuerung BD 25 X ist eine bewährte Platinensteuerung, die für die zuverlässige und individuelle Steuerung von Pumpen konzipiert wurde. Sie ermöglicht das niveauabhängige Ein- und Ausschalten zweier direkt startender Drehstrom-Tauchmotorpumpen und ist anschlussfertig verdrahtet sowie optional erweiterbar. Diese Steuerung bietet hohe Betriebssicherheit bei gleichzeitig geringem Wartungsaufwand und ist ideal für Druckentwässerungssysteme, insbesondere mit Schneidradpumpen.

Wie funktioniert die Jung Pumpen Basiclogo Steuerung BD 25 X?

Die Steuerung ermöglicht das niveauabhängige Ein- und Ausschalten von zwei Pumpen, die automatisch wechselnd betrieben werden. Bei Spitzenlast oder im Störungsfall kann die ruhende Pumpe wahlweise zugeschaltet werden. Nach einem Netzausfall erfolgt ein gestaffelter Anlauf der Pumpen. Eine ATEX-gerechte Überwachung von Motortemperatur und Laufzeit ist ebenfalls integriert, was die Sicherheit im Betrieb erhöht. Bei Installation eines separaten Trockenlaufschutzes ist auch ein explosionsgeschützter Betrieb möglich.

Welche Schutz- und Überwachungsfunktionen sind integriert?

Die Basiclogo Steuerung BD 25 X verfügt über Motorschütze mit 4,0 kW Leistung bei 400 V sowie Motorschutzschalter mit einem Einstellbereich von 2,5 bis 4,0 A. Steuersicherungen von 2A für 230V Steuerkreise sind vorhanden. Leuchtanzeigen informieren über den Betrieb von Pumpe 1 und Pumpe 2, Störungen beider Pumpen, überschrittene Motor-Laufzeit, Hochwasser, Wassermangel und ein falsches Drehfeld. Eine netzabhängige Alarmanlage ist integriert, die einen potentialfreien und quittierbaren Sammelstörmeldekontakt zum Anschluss einer 230 V Blitz- oder Warnleuchte bietet, wahlweise taktend. Ein weiterer potentialfreier Sammelstörmeldekontakt dient zur Störungsfernmeldung. Ein elektronischer Summer, wahlweise taktend und quittierbar, ergänzt die Alarmfunktionen. Für einen netzunabhängigen Betrieb der Alarmanlage ist eine Akku-Ladeschaltung für einen optionalen Akku vorhanden.

Wie ist die Steuerung aufgebaut und welche Anschlüsse sind vorhanden?

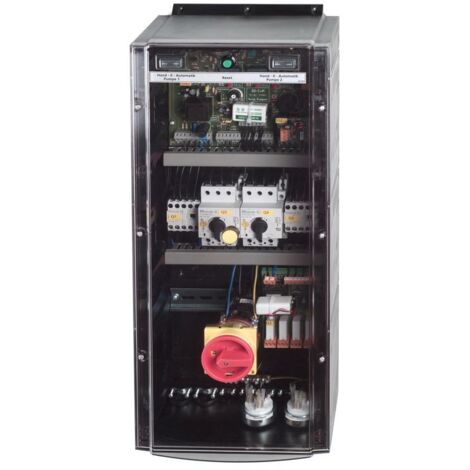

Das Gehäuse der Steuerung ist mit einer Klarsichttür ausgeführt und entspricht der Schutzart IP 44. Die Abmessungen betragen 455 x 250 x 155 mm (HxBxT). Die Betriebsspannung liegt bei 3/N/PE~230/400 V, 50 Hz. Die Steuerung verfügt über zwei Hand-0-Automatik-Wahlschalter, einen Resettaster für Störmeldungen sowie einen Wechselstromabgang mit 2A für 230V Steuerkreise.

Technische Daten

• Betriebsspannung: 3/N/PE~230/400 V, 50 Hz
• Schutzart: IP 44
• Abmessungen (HxBxT): 455 x 250 x 155 mm
• Motorschütze: 4,0 kW / 400 V
• Motorschutzschalter: 2,5 - 4,0 A
• Steuersicherungen: 2A für 230V Steuerkreise
• Wechselstromabgang: 2A für 230V
• Hand-0-Automatik Wahlschalter: 2 Stück
• Resettaster: 1 Stück
• Alarmanlage: potentialfreier Sammelstörmeldekontakt, elektronischer Summer

Die Jung Pumpen Basiclogo Steuerung BD 25 X bietet eine zuverlässige und flexible Lösung zur Steuerung von zwei direkt startenden Drehstrom-Tauchmotorpumpen. Mit einer Leistung von 4,0 kW, umfangreichen Schutzfunktionen und einer robusten Bauweise mit IP 44 Schutzart stellt sie eine effiziente Steuerung für Druckentwässerungssysteme dar und unterstützt durch automatische Pumpenumschaltung und Überwachung eine sichere Betriebsführung.

Produktspezifikation

• Hersteller-Warengruppe: Steuerungen
• Hersteller-Produktgruppe: BASICLOGO BD - DIREKT-START
• Hersteller-Artikelnummer: JP09681
