Allgemeine Beschreibung

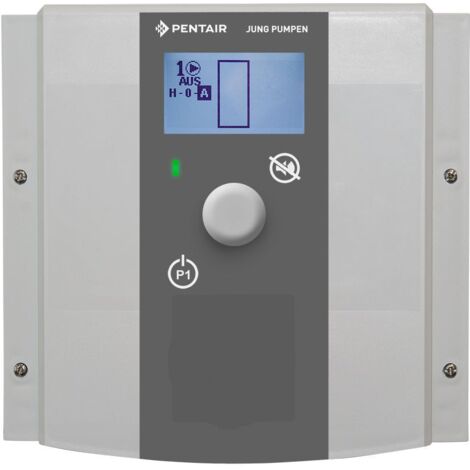

Die Jung Pumpen Steuerung Highlogo 1-46 LC ist eine fortschrittliche Mikroprozessor-Steuerung, die für das niveauabhängige Ein- und Ausschalten von ein oder zwei direkt startenden Pumpen konzipiert wurde. Sie eignet sich für den Einsatz mit oder ohne Explosionsschutz und ermöglicht die Realisierung vielfältiger Steuerungskonzepte. Die Niveauerfassung kann mittels Kugeltauchschaltern, Staudruckglocken oder hydrostatischen Tauchsonden erfolgen, wobei das Wasserniveau bei letzterer Methode direkt auf dem Steuerungsdisplay visualisiert wird. Die Steuerung ist anschlussfertig, nullspannungssicher und verfügt über die Schutzart IP44.Technische daten
- Schutzart: IP44
- Betriebsspannung: 3/N/PE~230/400 V, 50 Hz
- Gehäusemaße (HxBxT): 275 x 250 x 155 mm
- Motorschütz Leistung: 4,0 KW / 400 V
- Überstromrelais Bereich: 4,0-6,0 A
- Niveaugeber: 2 (unabhängig)
- Druckluftglocken: 2x mit je 10m Luftleitung
- Druckschalter: 2x (max. 0,3 bar)
- Ereignisspeicher: 70 Meldungen
- Menüsprachen: de, en, fr, nl, it, fi, pl
Kompatibilität und Zubehör
- Optional ATEX-gerechte Überwachung von Motortemperatur und Laufzeit
- Integrierter Tauchschalter für Trockenlaufschutz (TLS)
- Optionaler 9V-Akku für netzunabhängigen Hochwasseralarm
- Optional integriertes GSM-Modem für Störmeldungen per SMS
Installation
Die kompakten Gehäuse der Steuerung erlauben eine platzsparende Installation innerhalb des Gebäudes oder in einer Freiluftsäule außerhalb. Alle Einstellungen erfolgen menügeführt über ein Multifunktionsrad und werden im Klartext auf einem beleuchteten Grafikdisplay angezeigt.
Anwendung
Die Jung Pumpen Steuerung Highlogo 1-46 LC bietet eine zuverlässige und flexible Lösung für die niveauabhängige Steuerung von Pumpen in der Druckentwässerung. Sie alarmiert im Fall einer Störung und ermöglicht eine effiziente Anlagenüberwachung.
Weitere Informationen
Die Steuerung ist nullspannungssicher und entspricht den EU EMC- und Niederspannungsrichtlinien. Sie bietet umfassende Meldefunktionen, darunter die Anzeige von Betriebsstunden, Einschalt- und Einstaufüllstand im Schacht, Drehfeld, Motorstrom und Motorlaufzeit.
