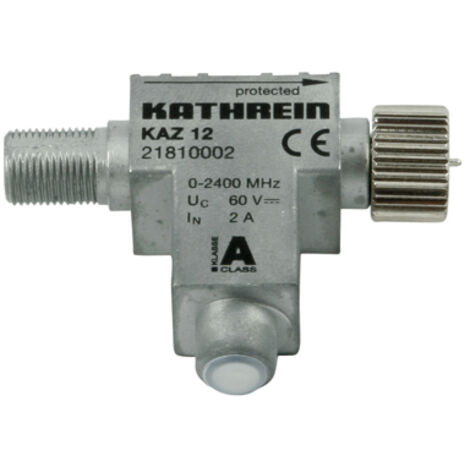

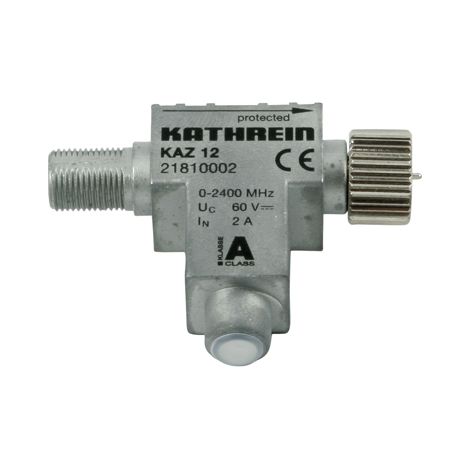

Kathrein KAZ 12

Überspannungsfilter (Antennenbau), 0,5 dB Dämpfung, Frequenzbereich 5-2.400MHz - Zum Schutz der Systemkomponenten in SAT-, BK- und DVB-T-Empfangs- und
Verteilanlagen
- Grobschutz, möglichst nahe nach der Hauseinführung installieren
- Durch den Einsatz von KAZ 12 wird das Stromstoßableitvermögen von KAZ
11 erhöht
- Einsetzbar nach dem Blitzschutzzonen-Konzept an den Schnittstellen LPZ
0A-1 und höher
- Erfüllt Kategorie A2/C2/C3/B2/D1 gemäß EN 61643-21
- Mit ÜsAg (Gas-Ableiter). ÜsAg sind die klassischen
Überspannungsschutzelemente in koaxialen Netzen
- Durchlass für 22-kHz- und DiSEqCTM-Signale
- Mitgeliefertes Zubehör: 1 x Erdungsblock EMU 21, 2 x F-Connector EMK
01
- Für die Innenmontage
- Übertragungsbereich: 0-2400 Mhz
- Durchgangsdämpfung: 0,5 dB
- Schirmungsmaß (dB): 5-300 MHz > 85 300-470 MHz > 80 470-1000 MHz >
75 1000-2400 MHz > 55
- Nennspannung: 60 V
- Nennlaststrom (max. zul. Fernspeisestrom): 2 A
- Blitzstoßstrom Kategorie D1 (10/350 µs): Innen-/Außenleiter: 2,5 kA
Außenleiter/Erdanschluss: 5 kA
- Nennableitstoßstrom (8/20 µs): Innen-/Außenleiter: 10 kA
Außenleiter/Erdanschluss: 10 kA
- Wechselstromtragfähigkeit Kategorie A2: 10 A
- Schutzpegel bei 10 kA (8/20 µs) Kategorie C2: = 700 V
- Schutzpegel bei 1 kV/µs Kategorie C3: = 600 V
- Schutzpegel bei 6 kV (10/700 µs) Kategorie B2: = 600 V
- Schutzpegel bei 2,5 kA (10/350 µs) Kategorie D1: = 700 V
- Ansprechzeit: = 100 ns
- Gleichstromwiderstand (Ein-/Ausgang): 120 m?
- Max. zul. Umgebungstemperatur: -40 ... +80 °C
- Gehäuse-Schutzart: IP 30
- HF-Anschlüsse: Eingang: F-Connector (Buchse) Ausgang: F-Connector
(Stecker)
