Allgemeine Beschreibung

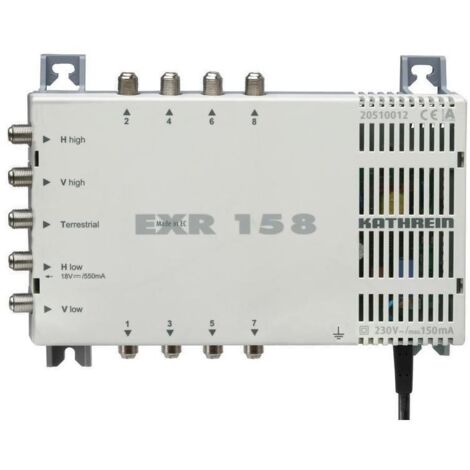

Der Kathrein EXR 158 ist ein kompakter Multischalter, der zur Verteilung von 4 Sat-Ebenen und terrestrischen Signalen auf 8 Anschlüsse dient. Er ermöglicht eine unabhängige Wahlmöglichkeit zwischen horizontal/vertikal und low/high von jedem Receiver aus. Die Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz. Mit einem integrierten Verstärker sorgt er für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich und ermöglicht den Empfang des terrestrischen Bereichs auch bei ausgeschaltetem Sat-Receiver.Technische daten
- Frequenzbereiche: 47-862 MHz, 950-2150 MHz
- Steuerung Eingang vertikal/horizontal: V 12-14,5/16-19 V
- Steuerung Low-/High-Band: 0/22 kHz
- Eingangsnennleistung (max./nur mit UAS 484): 14/6,5 W
- Anschlüsse: F-Connectoren
- Umgebungstemperatur: -20 bis +55 °C
- Abmessungen (B x H x T): 215 x 148 x 43 mm
- Gewicht: 0,65 kg
- Energieverbrauch: 25 mA
- Energiebedarf: 198 - 253 V AC
Kompatibilität und Zubehör
- Teilnehmeranschlüsse: 6
- Eingänge: 1 x terrestrisch, 4 x Sat-ZF
- RF-Anschluss: F
Installation
Die Installation sollte gemäß § 13 NAV erfolgen. Bei Geräten mit einem Anschlusswert von 230V ist je nach Leistungswert ein Schutzkontaktstecker oder ein Festanschluss (ohne Stecker) erforderlich. Bei Festanschlüssen sollte ein Fachbetrieb mit der Installation beauftragt werden. Geräte mit einem Anschlusswert ab 400V müssen über einen geeigneten Starkstromanschluss betrieben werden und dürfen nur von einem Elektrofachmann angeschlossen werden. Bei Geräten mit einer Nennleistung von mehr als 12 kW ist eine Zustimmung des Netzbetreibers erforderlich.
Anwendung
Der Kathrein EXR 158 eignet sich ideal für die Innenmontage und ermöglicht die Verteilung von Satelliten- und terrestrischen Signalen auf mehrere Receiver. Jeder Receiver benötigt nur eine Niederführung, was die Installation vereinfacht.
Weitere Informationen
Der Multischalter bietet eine hohe Entkopplung zwischen den Ausgängen und eine LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei, was den Betrieb mit UAS 585 ermöglicht. Die niedrige Leistungsaufnahme wird durch ein hocheffizientes, kurzschlussfestes Schaltnetzteil und ein Stromsparkonzept erreicht, bei dem jeder Multischalter-Zweig vom angeschlossenen Receiver versorgt wird und mit dem Ausschalten des Receivers abgeschaltet wird.
