KCS CU 10mm M5 Rohrösenanschluss 50 Stück. erko

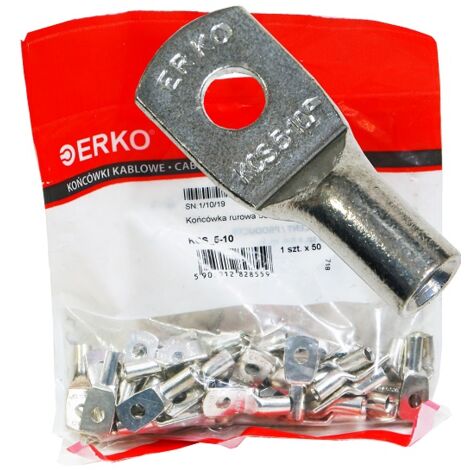

Cu-Rohrringkabelschuh KCS 5-10 verzinntes Kupfer 50 Stück. erko

Technische Daten

• Hersteller: erko
• Produktserie: KCS
• Herstellerindex: KCS_5-10
• EAN 5905912828559
• Anschlussform Ring
• Anschlusswinkel Gerade
• Material Kupfer
• Modell ohne Kragen
• Drahttyp Mehradrig
• Metrische Gewindegröße 5
• Mit Isolierung NEIN
• Mit Inspektionsöffnung NEIN
• Oberflächenschutz Verzinnt
• Nennquerschnitt [mm²] 10

Rohrringkabelschuhe der DIN-Serie (galvanisiert) nach DIN 46235 zum Crimpen. Sie ermöglichen den Anschluss von Kupferadern und werden überall dort eingesetzt, wo ein Kabel beispielsweise an einen Verteilerkasten, eine Sammelschiene oder ein anderes Gerät mittels Schraubklemme angeschlossen werden muss. Die Verwendung von DIN-Ringkabelschuhen erhöht die Sicherheit und Lebensdauer dieser Verbindungsart. Im Gegensatz zu Lötverbindungen verringert die Verwendung von Ringkabelschuhen das Risiko einer Überhitzung der Adern und der Isolierung. Beim Crimpen von sektorförmigen Adern müssen diese in eine „runde“ Form gebracht werden.

Alle Rohrringkabelschuhe aus Kupfer werden einem zusätzlichen Härte- und Brennprozess bei 700 °C unterzogen. Durch dieses Verfahren werden Verunreinigungen aus dem Material des Anschlusses entfernt. Gehärtete Kontakte sind im Gegensatz zu ungehärteten Kontakten weniger anfällig für Risse und Mikrorisse beim Verpressen und weisen daher bessere Betriebsparameter auf. Gemäß DIN 46235 beträgt die Maßtoleranz für das Maß „d1“ bei Querschnitten von 10–150 mm² ± 0,3 mm, bei 185–400 mm² ± 0,4 mm und bei 500–625 mm² ± 0,5 mm. Die Toleranz für das Maß „b“ beträgt bei Querschnitten von 10–70 mm² ± 1 mm und bei Querschnitten zwischen 95 und 625 mm² ± 2 mm. Die Maßtoleranz für das Maß „l1“ beträgt +2 mm und für das Maß „c“ -3 mm. Die Wirksamkeit des Crimpens (Befestigung des Kabelanschlusses am Kabel) hängt von der Verwendung des geeigneten Werkzeugs und einer auf den Querschnitt abgestimmten Matrize ab.

• Material: Elektrolytkupfer (entspricht EN 13600)
• Mindestzinnschichtdicke: 3 μm
• Maßtoleranz nach DIN 4623
