Produktinformationen
Beschreibung

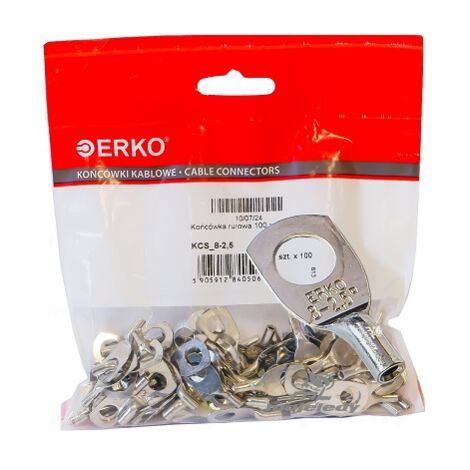

Cu-Rohrringkabelschuh KCS 8-2,5, Kupfer verzinnt, 100 Stk. ERKO
Technische Daten
Produzent: ERKO
Produktserie: KCS
Herstellerindex: KCS_8-2,5/100
EAN
Spitzenform Öse
Verbindungswinkel gerade
Material Kupfer
Modell ohne Kragen
Kabeltyp Mehradrig
Metrisches Anschlussgewinde Größe 8
Mit Isolierung NEIN
Mit Inspektionsloch NR
Oberflächenschutz Verzinnen
Bemessungsquerschnitt [mm2] 2,5
Kupferrohr-Ringkabelschuhe der DIN-Serie (galvanisiert) gemäß
Norm DIN 46235, zum Pressen. Sie ermöglichen den Abschluss von Kabeladern
Kupfer, werden dort eingesetzt, wo eine Verbindung erforderlich ist
Kabel zu z.B. eine Schalttafel, Sammelschiene oder ein anderes Gerät verwenden
Schraubzwinge. Anwendung von Ösen nach DIN 46235, Maßtoleranz für Größe „d1“ für
Querschnitte 10-150 mm2 +/- 0,3 mm, für Querschnitte 185-400 m2 +/- 0,4 mm,
für Abmessungen 500-625 mm2 +/- 0,5 mm, Toleranz für Maß „b“ für den Querschnitt
10-70 mm2 sind +/- 1 mm, bei Querschnitten zwischen 95 und 625 mm2 sind es +/- 2 mm
Für den gesamten Querschnittsbereich beträgt die Maßtoleranz für die Größe „l1“.
+2 mm, für Maß „c“ -3 mm. Crimpeffizienz (Fixierung der Spitze).
am Kabel) hängt von der Verwendung des entsprechenden Werkzeugs und der Passform ab
zum Matrixquerschnitt.
Material: Elektrolytkupfer (gemäß EN13600)
Mindestverzinnungsschicht: 3 m
Maßtoleranz gem. DIN 4623
Eigenschaften
- MarkeERKO
- MaterialKupfer
- Sektion, Abschnitt, Teilbereich2.5 mm²
- Menge pro Pack100 .
- AbschlussartRingkabelschuh
