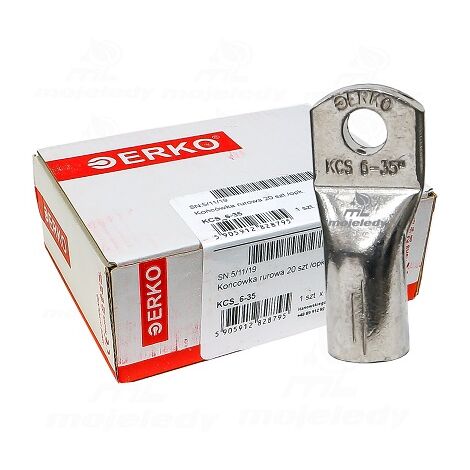

KCS CU Rohr-Ösenklemme 35 mm M6 20 Stück ERKO

Cu-Rohr-Ringkabelschuh KCS 6-35 20 Stk. Technische Daten Produzent: ERKO Produktserie: KCS Herstellerindex: KCS_6-35/20 EAN 5905912828795 Spitzenform Öse Verbindungswinkel gerade Material Kupfer Modell ohne Kragen Kabeltyp Mehradrig Metrische Anschlussgewindegröße mm2 6 Mit Isolierung NEIN Mit Inspektionsloch NR Oberflächenschutz Verzinnen Nennquerschnitt [mm2] 35 Kupferrohr-Ringkabelschuhe der DIN-Serie (galvanisiert) gemäß Norm DIN 46235, zum Pressen. Sie ermöglichen den Abschluss von Kabeladern Kupfer, werden dort eingesetzt, wo eine Verbindung erforderlich ist Kabel zu z.B. eine Schalttafel, Sammelschiene oder ein anderes Gerät verwenden Schraubzwinge. Der Einsatz von DIN-Ringkabelschuhen nimmt zu Sicherheit und Haltbarkeit dieser Art von Verbindungen. Im Gegensatz zu Verbindungen gelötet, die Verwendung von Ringkabelschuhen verringert die Gefahr einer Überhitzung Adern und Isolierung. Beim Crimpen von Sektorkernen sollten diese gepresst werden formen Sie es „rund“. Alle rohrförmigen Ringkabelschuhe aus Kupfer unterliegen einer zusätzlichen Belastung Härte- und Brennprozesse bei 700°C. Dieser Prozess Entfernt alle Verunreinigungen aus dem Material, aus dem es besteht Tipp. Gehärtete Spitzen sind im Gegensatz zu ungehärteten Spitzen in weniger anfällig für die Bildung von Rissen und Mikrorissen während des Betriebs ihre Pressung und haben dadurch bessere Betriebsparameter. Für DIN 46235-Normen, Maßtoleranz für Größe „d1“ für Querschnitte 10-150 mm2 beträgt +/- 0,3 mm für Querschnitte 185-400 m2 +/- 0,4 mm für Abmessungen 500-625 mm2 +/- 0,5 mm, die Toleranz für das Maß „b“ beträgt für einen Querschnitt von 10-70 mm2 +/- 1 mm, bei Querschnitten zwischen 95 und 625 mm2 beträgt sie +/- 2 mm für den gesamten Querschnittsbereich Die Maßtoleranz beträgt für das Maß „l1“ +2 mm, für das Maß „c“ -3 mm. Die Wirksamkeit des Crimpens (Fixieren der Spitze am Kabel) hängt von der Anwendung ab entsprechendes, dem Querschnitt angepasstes Werkzeug und Matrize. Material: Elektrolytkupfer (gemäß EN13600) Mindestverzinnungsschicht: 3μm Maßtoleranz gem. DIN 46235
